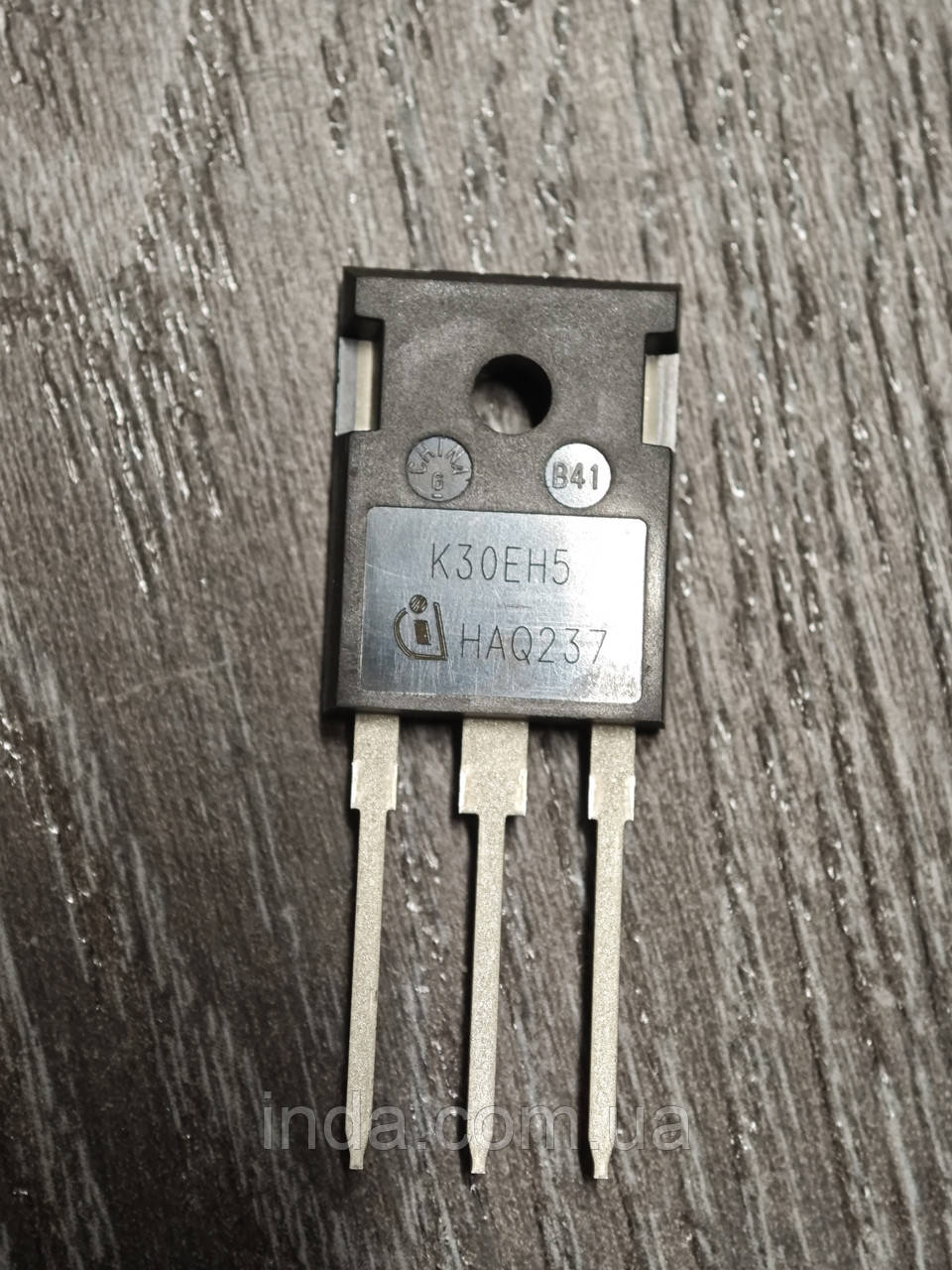

Транзистор K30EH5 IKP30N65H5, IKW30N65F5 IGBT (30N65, 30n60) Infineon
650V /55A Trench Field Stop IGBT

Технічні характеристики IGBT-транзистора K30EH5

Загальні параметри:

• Виробники / Бренд: Infineon Technologies заводське маркування моделі IKW30N65H5
• Технологічна база: TRENCHSTOP 5 High Speed Switching H5 Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим надшвидким діодом зворотного струму RAPID 1
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В в імпульсних режимах до ±30 В
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 55...60 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 30...35 А
• Піковий імпульсний струм колектора Icm: 90...120 А
• Максимальна розсіювана потужність Ptot при 25°C: 188 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.65 В при номінальному струмі 30 А та напрузі затвора 15 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.10 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.5 В при струмі колектора 0.3 мА
• Повний заряд затвора Qg: ~70 нКл
• Вхідна ємність Ciss: ~1800 пФ
• Час затримки вимкнення tdoff: ~160-220 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.45...1.60 В при прямому струмі 30 А
• Час зворотного відновлення діода trr: ~70-85 нс ультрашвидкий антипаралельний діод RAPID 1 з м'яким відновленням
• Максимальний прямий струм діода If: 30...55 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.80 °C/Вт

K30EH5  Datasheet скачать
