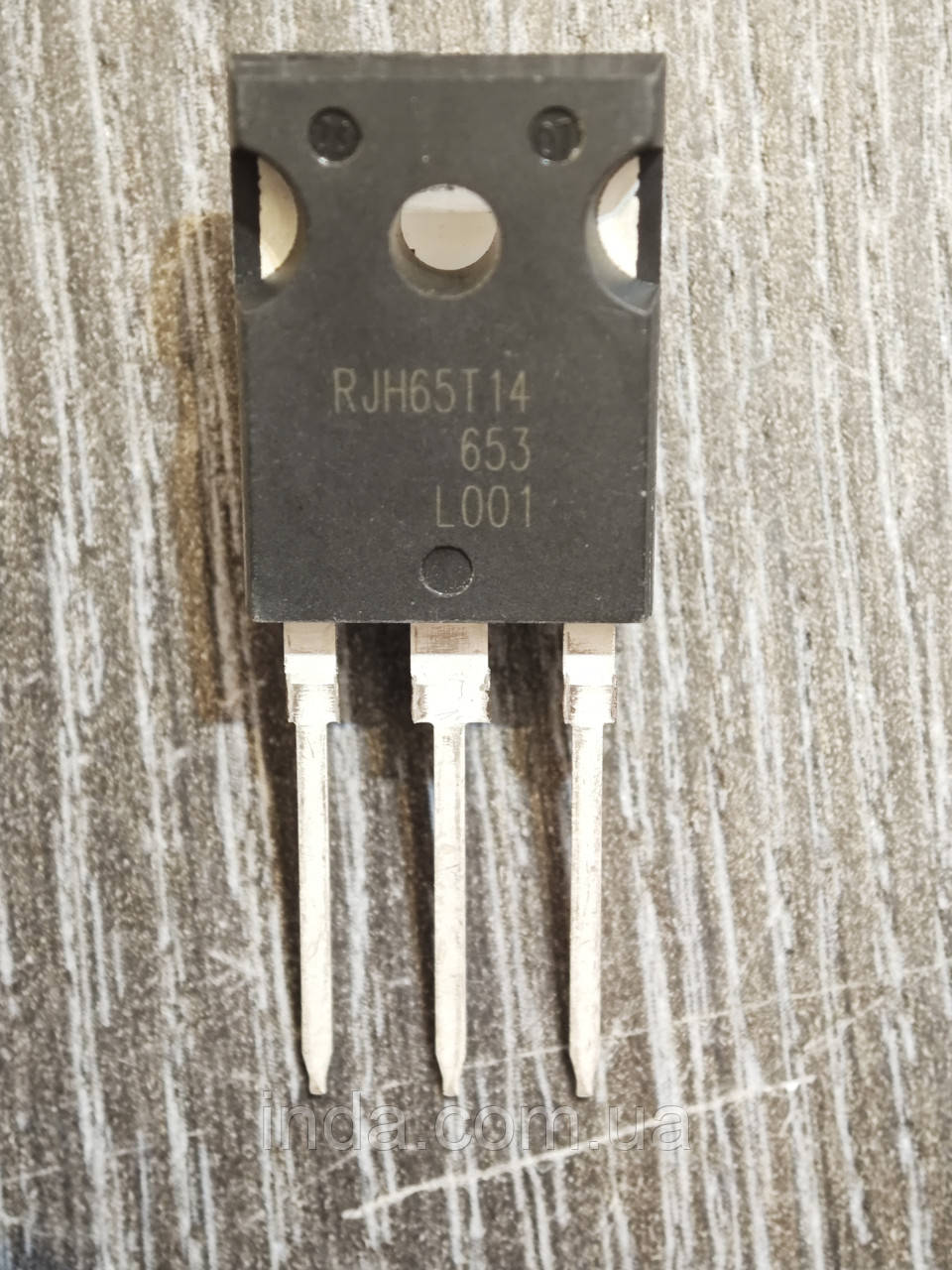

Технічні характеристики IGBT-транзистора RJH65T14DPQ

Загальні параметри:

• Виробники / Бренд: Renesas Electronics
• Технологічна база: Trench Gate and Thin Wafer Field Stop IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247A

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±30 В
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 100 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 50 А
• Піковий імпульсний струм колектора Icm: 200 А
• Максимальна розсіювана потужність Ptot при 25°C: 271 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.60 В при номінальному струмі 50 А, напрузі затвора 15 В та температурі 25°C
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.10 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.0 В
• Повний заряд затвора Qg: ~105 нКл при напрузі 15 В
• Вхідна ємність Ciss: ~2600 пФ
• Час затримки вимкнення tdoff: ~70-95 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.80 В при прямому струмі 40 А
• Максимальна пряма напруга діода Vf max: 2.30 В
• Час зворотного відновлення діода trr: ~85 нс швидкий та м'який антипаралельний діод FRD
• Максимальний прямий струм діода If при 100°C: 40 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +170 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.55 °C/Вт
