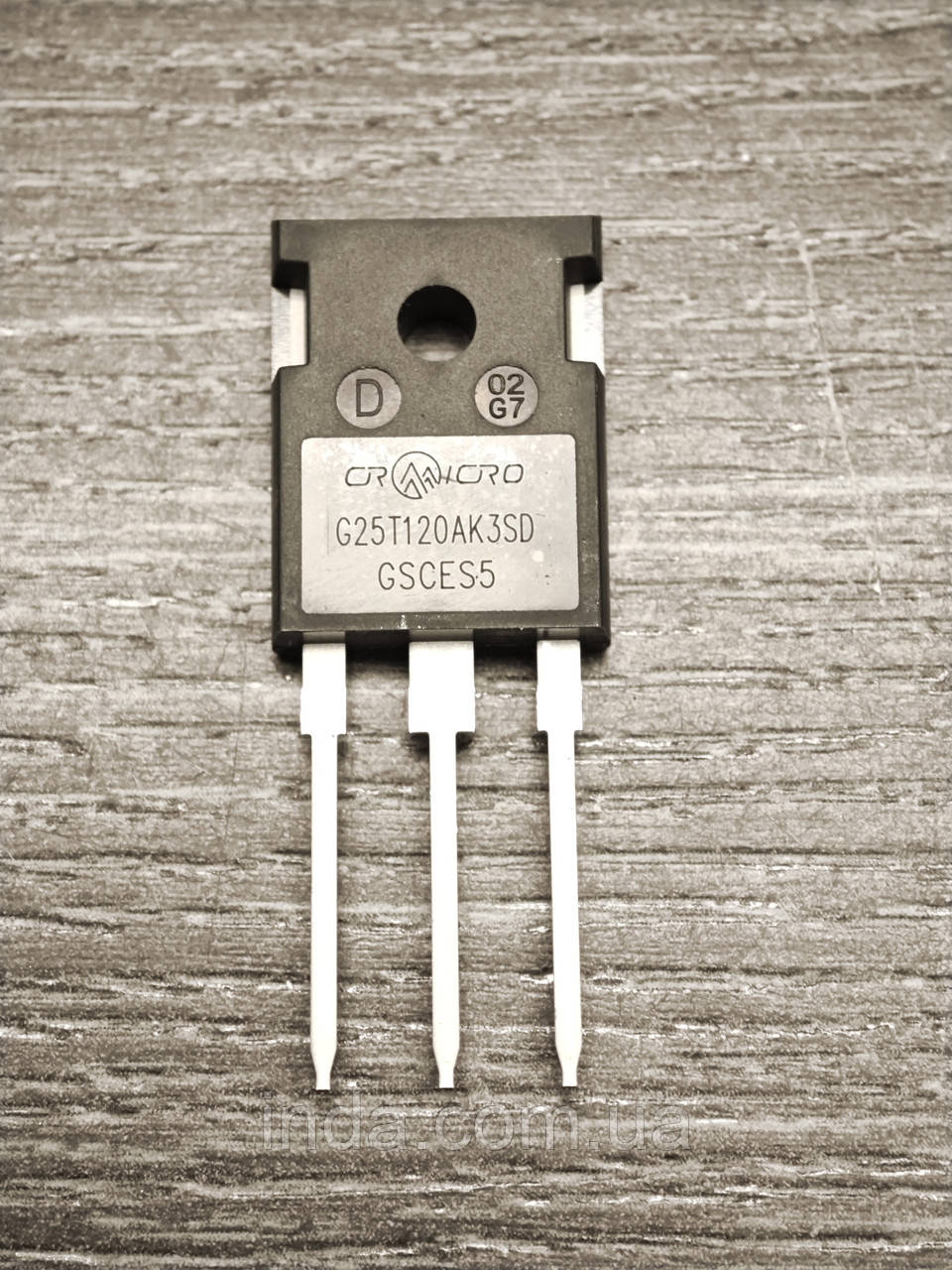

IGBT-транзистор CRG25T120AK3SD

Загальні параметри:

• Виробники / Бренд: CRM Microelectronics / CR Micro
• Технологічна база: Advanced Trench Field Stop Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 1200 В
• Максимальна напруга затвор-емітер Vges: ±20 В (імпульсна короткочасна стійкість до ±30 В)
• Постійний струм колектора Ic при 25°C: 50 А
• Постійний струм колектора Ic при 100°C: 25 А
• Піковий імпульсний струм колектора Icm: 100 А
• Максимальна розсіювана потужність Ptot при 25°C: 227 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.85 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.30 В
• Порогова напруга ввімкнення затвора Vgeth: 5.0...6.5 В
• Повний заряд затвора Qg: ~95 нКл
• Вхідна ємність Ciss: ~1750 пФ
• Вихідна ємність Coss: ~68 пФ
• Час затримки вимкнення tdoff: ~120 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.95 В
• Максимальний постійний прямий струм діода If при 100°C: 25 А
• Час зворотного відновлення діода trr: ~160 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.66 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 1.15 °C/Вт

Область застосування та використання:

• Основне призначення: Високовольтний силовиій перемикач середньої потужності, оптимізований для високих частот комутації та мінімальних динамічних втрат.
• Сумісні пристрої: Зварювальні інвертори, трифазні сонячні інвертори, джерела безперебійного живлення (ДБЖ), потужні індукційні нагрівачі (наприклад, індукційні плити та квазірезонансні системи).
• Системи керування: Високочастотні імпульсні блоки живлення, активні схеми корекції коефіцієнта потужності (PFC) та ШІМ-інвертори приводів електродвигунів.

CRG25T120AK3SD Datasheet завантажити
