Транзистор K75MCH7 Оригінал!!! 92A/81A, 1200V, IGBT (IKW75N120CH7) TO247

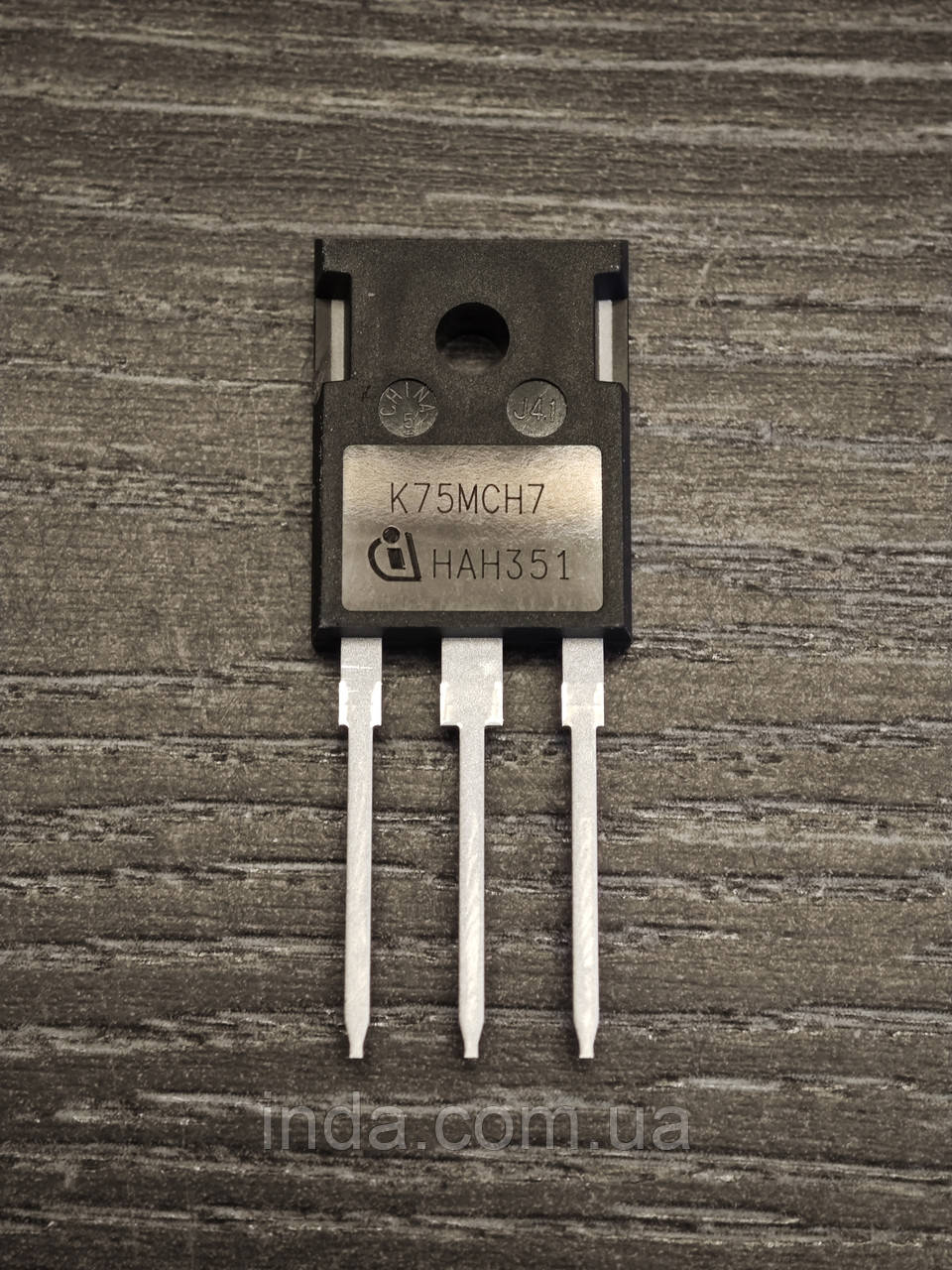

IGBT-транзистор K75MCH7 (IKQ75N120CH7)

Загальні параметри:

• Виробники / Бренд: Infineon Technologies
• Технологічна база: TRENCHSTOP IGBT 7 (High speed 1200 V series)
• Конфігурація кристала: Поодинокий N-канальний високошвидкісний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247-3 (IKQ75N120CH7)

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 1200 В
• Максимальна напруга затвор-емітер Vges: ±20 В (імпульсна короткочасна стійкість до ±30 В)
• Постійний струм колектора Ic при 25°C: 124 А
• Постійний струм колектора Ic при 100°C: 101 А (номінальний струм серії — 75 А)
• Піковий імпульсний струм колектора Icm: 300 А
• Максимальна розсіювана потужність Ptot при 25°C: 555 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.70 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.15 В
• Порогова напруга ввімкнення затвора Vgeth: 5.0...6.5 В
• Повний заряд затвора Qg: ~355 нКл
• Вхідна ємність Ciss: ~6300 пФ
• Вихідна ємність Coss: ~9500 пФ (ємнісні параметри структури оптимізовано під високу частоту)
• Час затримки вимкнення tdoff: ~145 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: ~1.85 В
• Максимальний постійний прямий струм діода If при 100°C: 75 А
• Піковий імпульсний струм діода Ifpuls: 300 А
• Час зворотного відновлення діода trr: ~75 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.27 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 0.45 °C/Вт

Область застосування та використання:

• Основне призначення: Високовольтний надшвидкісний силовий комутаційний ключ сьомого покоління для систем із жорстким перемиканням на високих частотах ШІМ із збільшеним робочим струмом.
• Сумісні пристрої: Потужні промислові інверторні зварювальні системи, трифазні сонячні інвертори великої потужності, центральні джерела безперебійного живлення (ДБЖ / UPS), системи промислового індукційного нагріву.
• Системи керування: Високочастотні перетворювачі енергії з екстремальною щільністю потужності, активні трифазні коректори коефіцієнта потужності (PFC) та потужні інвертори електроприводів частотного регулювання.
