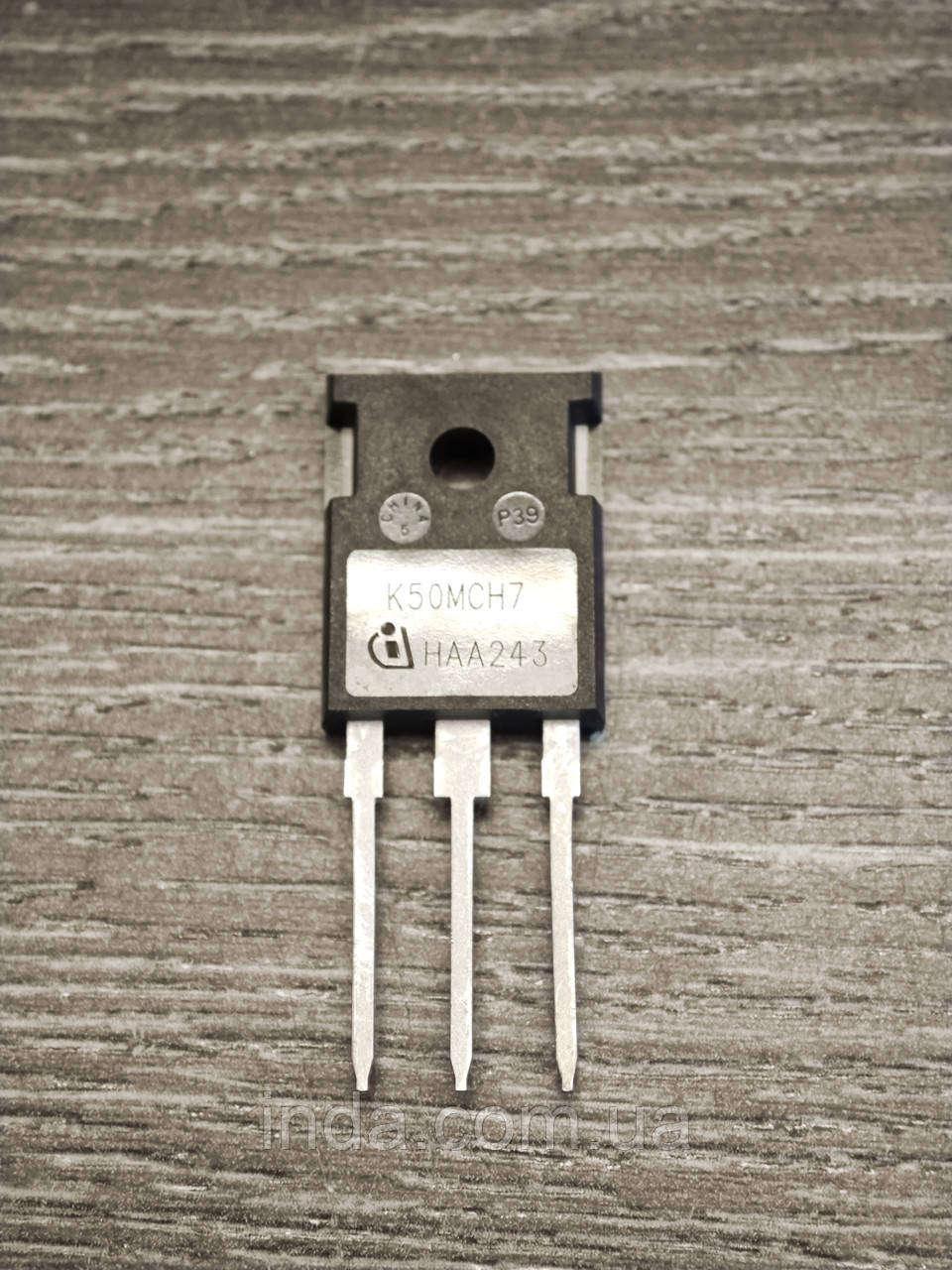

IGBT-транзистор K50MCH7 (IKQ50N120CH7)

Загальні параметри:

• Виробники / Бренд: Infineon Technologies
• Технологічна база: TRENCHSTOP IGBT 7 (High speed 1200 V series)
• Конфігурація кристала: Поодинокий N-канальний високошвидкісний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247-3 (IKQ50N120CH7)

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 1200 В
• Максимальна напруга затвор-емітер Vges: ±20 В (імпульсна короткочасна стійкість до ±30 В)
• Постійний струм колектора Ic при 25°C: 86 А
• Постійний струм колектора Ic при 100°C: 73 А (номінальний струм серії — 50 А)
• Піковий імпульсний струм колектора Icm: 200 А
• Максимальна розсіювана потужність Ptot при 25°C: 398 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.70 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.15 В
• Порогова напруга ввімкнення затвора Vgeth: 5.0...6.5 В
• Повний заряд затвора Qg: ~235 нКл
• Вхідна ємність Ciss: ~4250 пФ
• Вихідна ємність Coss: ~6600 пФ (ємнісні параметри структури оптимізовано під високу частоту)
• Час затримки вимкнення tdoff: ~125 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: ~1.85 В
• Максимальний постійний прямий струм діода If при 100°C: 50 А
• Піковий імпульсний струм діода Ifpuls: 200 А
• Час зворотного відновлення діода trr: ~65 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.38 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 0.62 °C/Вт

Область застосування та використання:

• Основне призначення: Високовольтний надшвидкісний силовий комутаційний ключ сьомого покоління для систем із жорстким перемиканням на високих частотах ШІМ.
• Сумісні пристрої: Потужні інверторні зварювальні апарати промислового класу, трифазні сонячні інвертори, промислові джерела безперебійного живлення (ДБЖ / UPS), системи індукційного нагріву великої потужності.
• Системи керування: Високочастотні перетворювачі енергії з високою щільністю потужності, активні трифазні коректори коефіцієнта потужності (PFC) та інвертори електроприводів частотного регулювання.

K50MCH7 Datasheet скачать
