Транзистор PW065N15CS Оригінал!!! 160A, 150V MOSFET(заміна CRST052N15N3Z, HYG065N15NS, HYG065N15, G065N15) TO-220

Транзистор PW065N15CS Оригінал!!! 160A, 150V MOSFET(заміна CRST052N15N3Z,  PW065N15CS, HYG065N15NS, HYG065N15, G065N15) TO-220

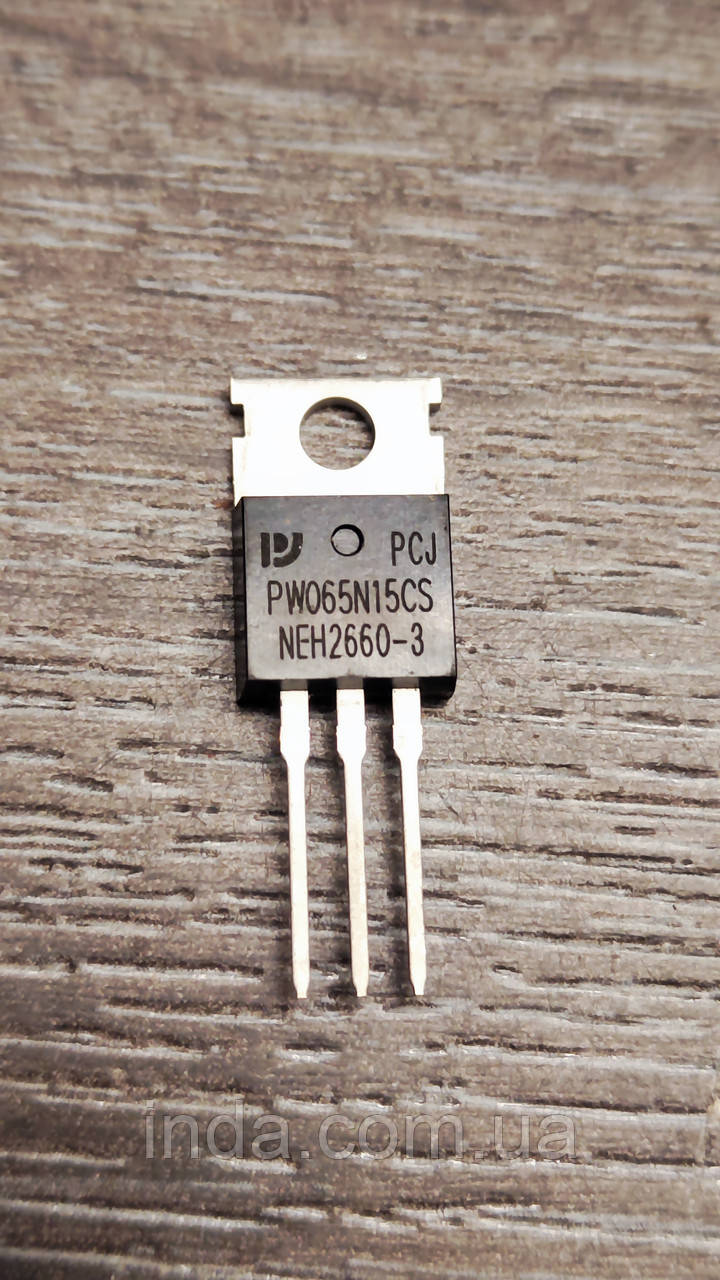

MOSFET-транзистор PW065N15CS

Загальні параметри:

• Виробники / Бренд: Piwin Semiconductor
• Технологічна база: Shielded Gate Trench MOSFET Technology
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-220

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 150 В
• Максимальна напруга затвор-витік Vgss: ±20 В
• Постійний струм стоку Id при 25°C: 165 А
• Постійний струм стоку Id при 100°C: 110 А
• Піковий імпульсний струм стоку Idm: 660 А
• Максимальна розсіювана потужність Ptot при 25°C: 320 Вт

Статичні та динамічні характеристики транзистора:

• Опір стоку в увімкненому стані Rds(on) типовий: 5.4 мОм
• Максимальний опір стоку Rds(on) max: 6.5 мОм (при Vgs = 10 В)
• Порогова напруга ввімкнення затвора Vgs(th): 2.0...4.0 В
• Повний заряд затвора Qg: ~98 нКл
• Вхідна ємність Ciss: ~6350 пФ
• Вихідна ємність Coss: ~790 пФ
• Час затримки вимкнення td(off): ~58 нс

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода Is: 165 А
• Типова пряма напруга діода Vsd: 1.3 В
• Час зворотного відновлення діода trr: ~82 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус Rthjc: 0.47 °C/Вт
• Контроль надійності: 100% Avalanche Tested від виробника

Область застосування та використання:

• Основне призначення: Високострумовий комутаційний ключ середньої напруги з низькими втратами на провідність для сильнонавантажених силових каскадів.
• Сумісні пристрої: Потужні інвертори та перетворювачі напруги 24/48 В, промислові джерела безперебійного живлення, контролери електротранспорту, плати захисту та балансування літієвих акумуляторів великої місткості.
• Системи керування: Високочастотні імпульсні блоки живлення, схеми синхронного випрямлення високої потужності, DC-DC перетворювачі та ШІМ-регулятори двигунів постійного струму.

PW065N15CS Datasheet завантажити
