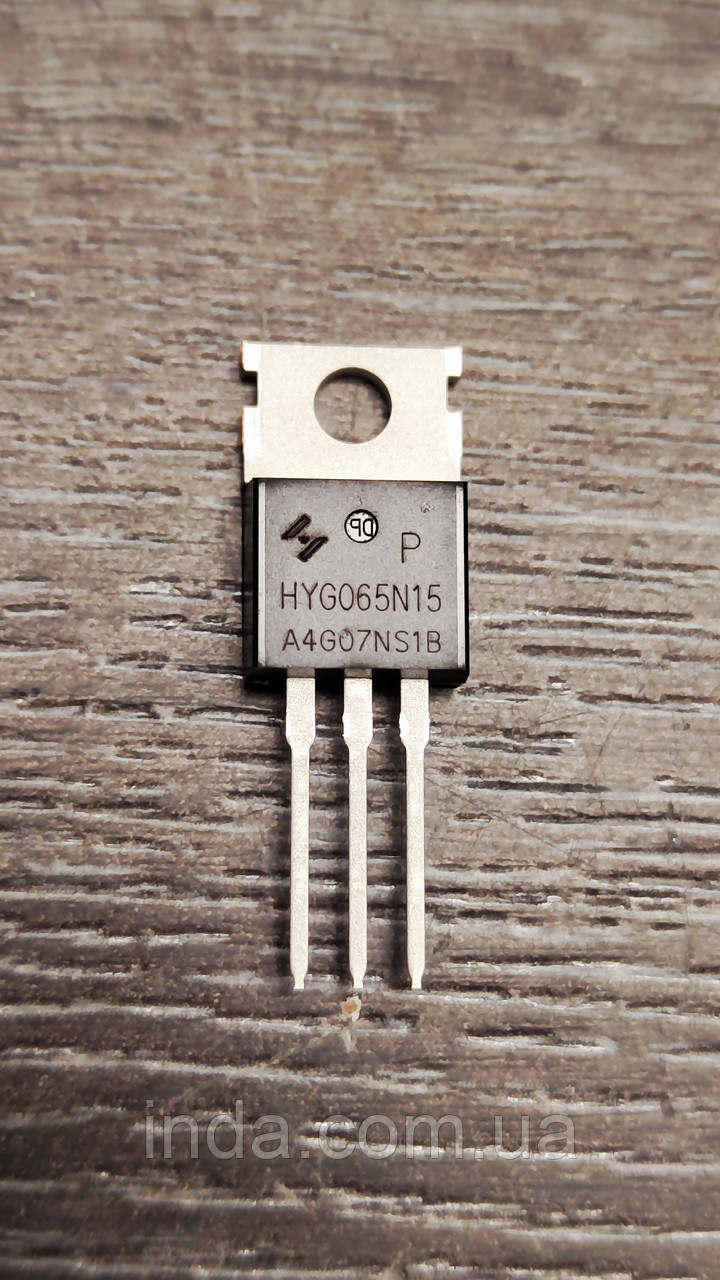

Транзистор HYG065N15 Оригінал!!! 165A, 150V MOSFET (заміна PW065N15CS, HYG065N15NS1P, G065N15) TO-220

Транзистор HYG065N15 (заміна PW065N15CS, HYG065N15NS1P, G065N15)  - потужний польовий N-канальний MOSFET транзистор у корпусі TO-220.

MOSFET-транзистор HYG065N15

Загальні параметри:

• Виробники / Бренд: Huayi Microelectronics
• Технологічна база: Power MOSFET
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-220 або TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 150 В
• Максимальна напруга затвор-витік Vgss: ±20 В
• Постійний струм стоку Id при 25°C: 165 А
• Піковий імпульсний струм стоку Idm: параметри оптимізовано під високу стійкість до перевантажень
• Максимальна розсіювана потужність Ptot при 25°C: 375 Вт

Статичні та динамічні характеристики транзистора:

• Опір стоку в увімкненому стані Rds(on) типовий: 5.2 мОм
• Максимальний опір стоку Rds(on) max: 6.2 мОм
• Порогова напруга ввімкнення затвора Vgs(th): 2.0...4.0 В
• Повний заряд затвора Qg: 96 нКл
• Вхідна ємність Ciss: 6646 пФ
• Вихідна ємність Coss: 888 пФ
• Час затримки вимкнення td(off): 55.4 нс

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода Is: 165 А
• Тип діода: Вбудований швидкодіючий захисний боді-діод

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Теплові властивості: Корпус оптимізовано для забезпечення високої теплопровідності та надійного монтажу на радіатор

Область застосування та використання:

• Основне призначення: Силовий комутаційний ключ високої потужності з низьким опором відкритого каналу.
• Сумісні пристрої: Потужні інвертори та перетворювачі напруги, промислові джерела безперебійного живлення, зарядні станції, системи керування акумуляторними батареями великої місткості.
• Системи керування: Високочастотні імпульсні блоки живлення, схеми синхронного випрямлення високої потужності, DC-DC перетворювачі та ШІМ-регулятори двигунів постійного струму.

HYG065N15 Datasheet завантажити
