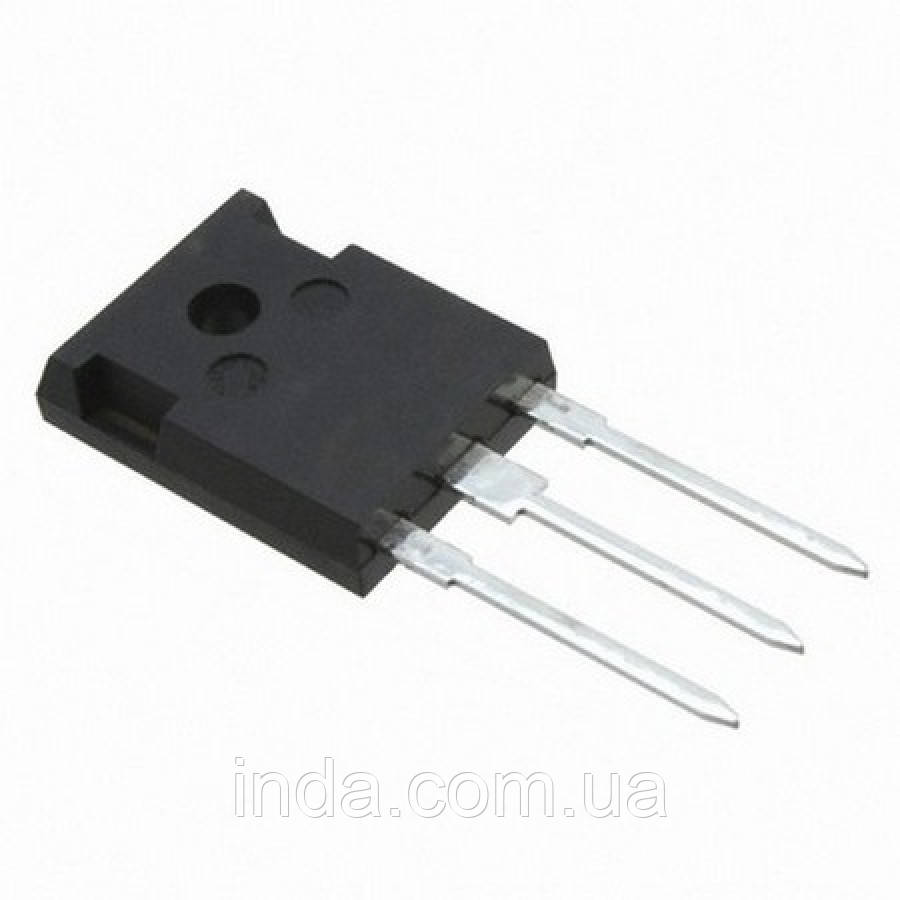

Транзистор DXG75N65HS IGBT

IGBT-транзистор DXG75N65HS

Загальні параметри:

• Виробники / Бренд: Dongxin Semi (Dongxin Microelectronics)
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 25°C: 150 А
• Постійний струм колектора Ic при 100°C: 75 А
• Піковий імпульсний струм колектора Icm: 225 А
• Максимальна розсіювана потужність Ptot при 25°C: 385 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.80 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.25 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.5 В
• Повний заряд затвора Qg: ~145 нКл
• Вхідна ємність Ciss: ~3500 пФ
• Вихідна ємність Coss: ~150 пФ
• Характеристика перемикання: Оптимізована швидкісна серія High Speed зі зниженими динамічними втратами та низьким «хвостовим» струмом

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.80 В
• Максимальний постійний прямий струм діода If при 100°C: 35 А
• Тип діода: Вбудований надшвидкий FRD діод із м'яким відновленням

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.39 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 0.78 °C/Вт

Область застосування та використання:

• Основне призначення: Потужний швидкісний силовий перемикач для інверторних систем з жорсткими та м'якими топологіями комутації.
• Сумісні пристрої: Потужні інверторні зварювальні апарати, промислові джерела безперебійного живлення (ДБЖ / UPS), сонячні перетворювачі та зарядні станції.
• Системи керування: Високочастотні імпульсні блоки живлення, активні модулі корекції коефіцієнта потужності (PFC) та ШІМ-інвертори електроприводів.

DXG75N65HS  Datasheet завантажити
