Транзистор KGF75N65KDF IGBT (заміна для KGF60N65KDF, KGF50N65KDF, 60N65KDF, 50N65KDF, 75N65KDF)

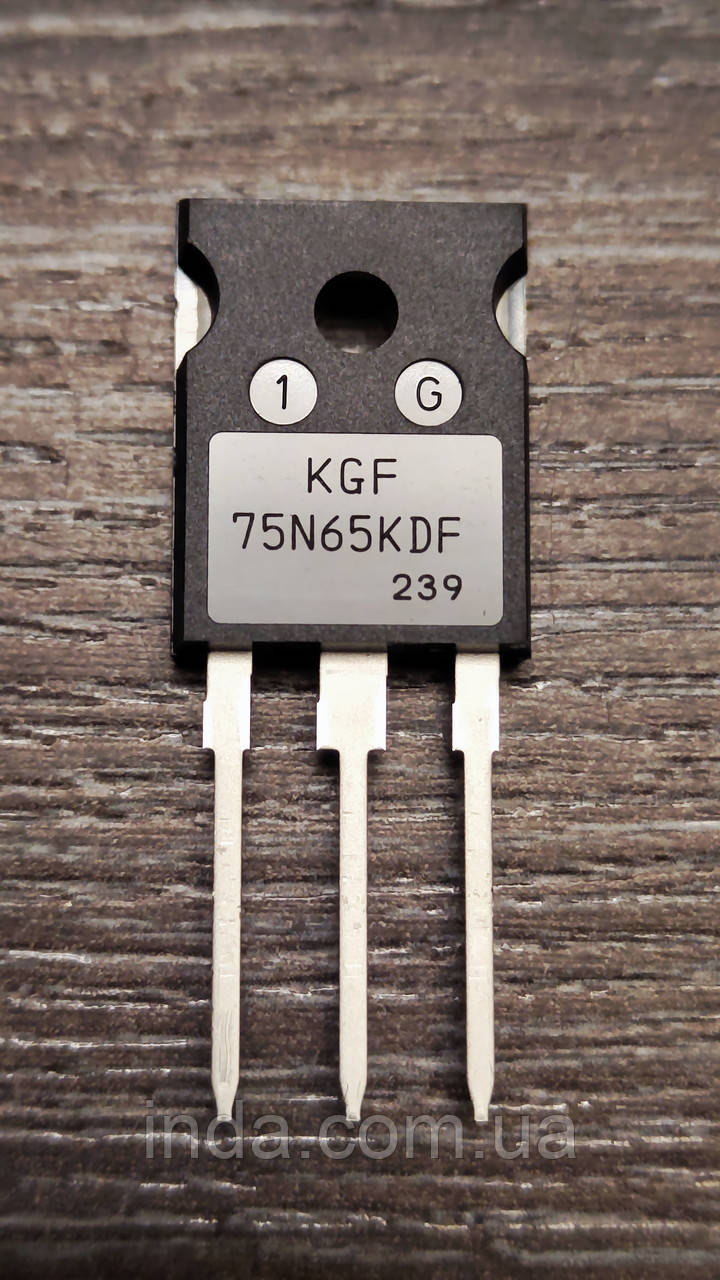

IGBT-транзистор KGF75N65KDF

Загальні параметри:

• Виробники / Бренд: KEC
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 25°C: 100 А
• Постійний струм колектора Ic при 100°C: 75 А
• Піковий імпульсний струм колектора Icm: 225 А
• Максимальна розсіювана потужність Ptot при 25°C: 484 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.77 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.20 В
• Порогова напруга ввімкнення затвора Vgeth: 4.2...6.4 В
• Повний заряд затвора Qg: 128 нКл
• Затримка вмикання td(on) / Час наростання tr: 63 нс / 115 нс
• Затримка вимкнення td(off) / Час спаду tf: 177 нс / 90 нс
• Сумарні комутаційні втрати Ets: 5.7 мДж

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода If при 25°C: 75 А
• Піковий імпульсний струм діода Ifm: 225 А
• Типова пряма напруга діода Vf: встановлюється залежно від номінального струму

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.31 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 1.0 °C/Вт

Область застосування та використання:

• Основне призначення: Силовий високострумовий комутаційний ключ для ланцюгів перетворення енергії.
• Сумісні пристрої: Інверторні зварювальні апарати, сонячні інвертори, промислові джерела безперебійного живлення, інвертори мікрохвильових печей.
• Системи керування: Схеми активної корекції коефіцієнта потужності, імпульсні блоки живлення, ШІМ-контролери та загальні промислові перетворювачі частоти.

KGF75N65KDF  Datasheet завантажити
