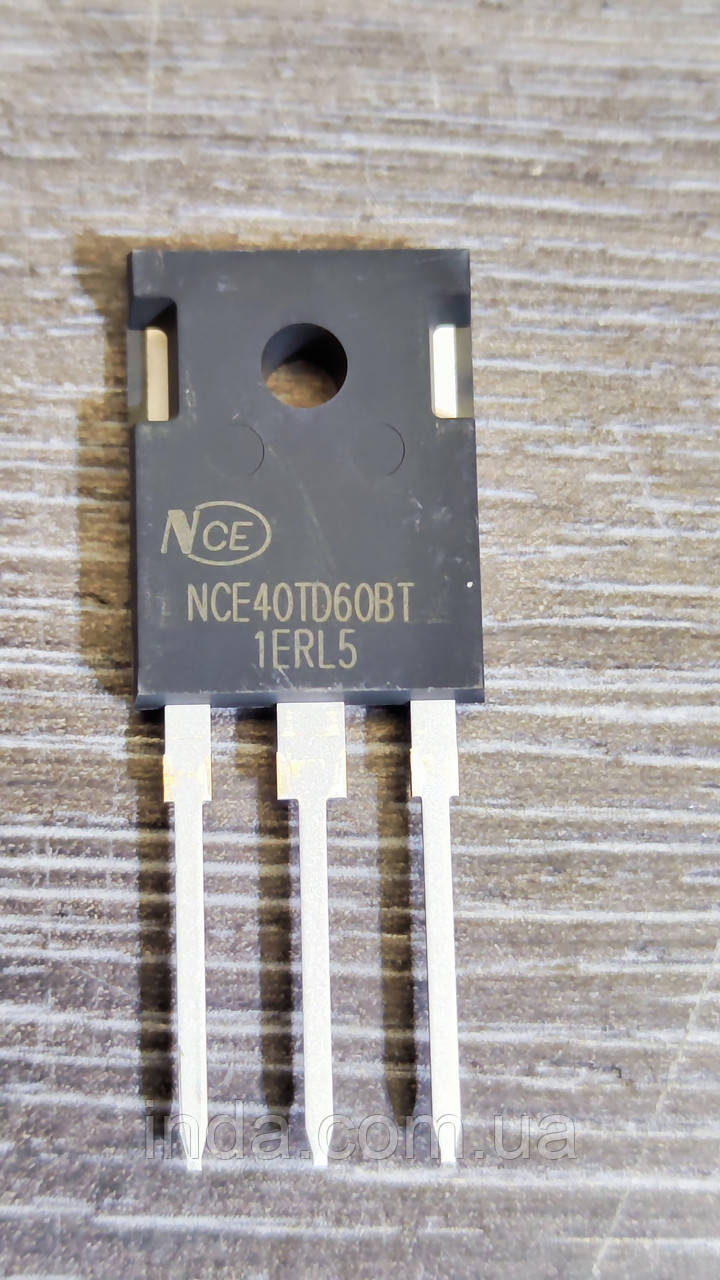

Транзистор NCE40TD60BT, Оригінал! 40A/80A, 600V, IGBT, NCE40TD60BP TO-247

 NCE40TD60BT Оригінал. NCE40TD60BP

IGBT-транзистор NCE40TD60BT

Загальні параметри:

• Виробники / Бренд: Wuxi NCE Power Semiconductor
• Технологічна база: Trench FS II Technology (Trench Field Stop II)
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 600 В
• Максимальна напруга затвор-емітер Vges: ±20 В (короткочасно в імпульсі до ±30 В)
• Постійний струм колектора Ic при 25°C: 80 А
• Постійний струм колектора Ic при 100°C: 40 А
• Піковий імпульсний струм колектора Icm: 160 А
• Максимальна розсіювана потужність Ptot при 25°C: 288 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.70 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 1.90 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.0 В
• Повний заряд затвора Qg: ~115 нКл
• Вхідна ємність Ciss: ~2300 пФ
• Вихідна ємність Coss: ~95 пФ
• Час затримки вимкнення tdoff: ~111 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.85 В
• Максимальний постійний прямий струм діода If при 100°C: 40 А
• Час зворотного відновлення діода trr: ~85 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.44 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 2.12 °C/Вт

Область застосування та використання:

• Основне призначення: Силовий швидкісний комутаційний ключ середньої потужності для інверторних систем, частотних приводів та ДБЖ.
• Сумісні пристрої: Інверторні зварювальні апарати (MMA/TIG), джерела безперебійного живлення, стабілізатори, портативні бензинові та дизельні інверторні генератори.
• Системи керування: Високочастотні імпульсні блоки живлення, активні схеми корекції коефіцієнта потужності та ШІМ-регулятори керування електроприводами кліматичної техніки.
