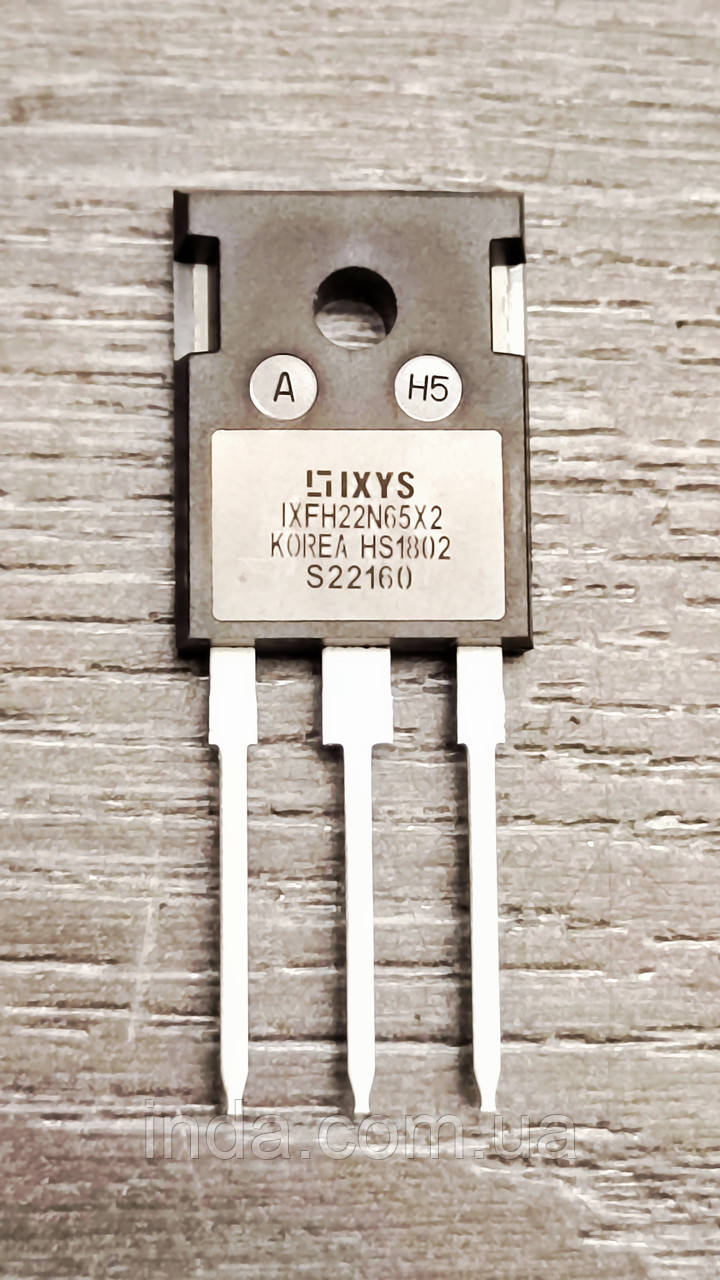

Новий. Транзистор IXFH22N65X2 Оригінал! (заміна md20n65 IXFP22N65X2 IXFH22N65X2) TO-247

MOSFET-транзистор IXFH22N65X2

Загальні параметри:

• Виробники / Бренд: Littelfuse / IXYS
• Технологічна база: Ultra Junction X2-Class Power MOSFET
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-247 (TO-247AD)

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 650 В
• Максимальна напруга затвор-витік Vgss: ±30 В
• Постійний струм стоку Id при 25°C: 22 А
• Піковий імпульсний струм стоку Idm: 44 А
• Максимальна розсіювана потужність Ptot при 25°C: 390 Вт
• Максимальна швидкість наростання напруги dv/dt: 50 В/нс

Статичні та динамічні характеристики транзистора:

• Типовий опір стоку в увімкненому стані Rds(on): 115 мОм
• Максимальний опір стоку Rds(on) max: 145 мОм (при Vgs = 10 В)
• Порогова напруга ввімкнення затвора Vgs(th): 2.5...4.5 В
• Повний заряд затвора Qg: 34 нКл
• Вхідна ємність Ciss: 1920 пФ
• Вихідна ємність Coss: 1150 пФ
• Енергія одиночного лавинного імпульсу Eas: 400 мДж

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода Is: 22 А
• Типова пряма напруга діода Vsd: 1.4 В
• Час зворотного відновлення діода trr: 100 нс
• Заряд зворотного відновлення Qrr: 460 нКл

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C
• Тепловий опір перехід–корпус Rthjc: 0.32 °C/Вт
• Контроль надійності: 100% Avalanche Tested та low intrinsic gate resistance (Rg) від виробника

Область застосування та використання:

• Основне призначення: Високошвидкісний комутаційний ключ з наднизьким зарядом затвора та високою стійкістю до жорстких режимів перемикання hard-switching.
• Сумісні пристрої: Телекомунікаційні та серверні блоки живлення, сонячні інвертори, промислові джерела безперебійного живлення, зарядні станції для електромобілів.
• Системи керування: Високочастотні імпульсні блоки живлення (SMPS), мостові топології перетворення енергії (LLC, Full-Bridge), активні коректори коефіцієнта потужності (PFC) та DC-DC перетворювачі.

IXFH22N65X2 Datasheet завантажити
