Транзистор NCEP85T25 Оригінал!!! 250A/180A, 85V, MOSFET корпус TO-220

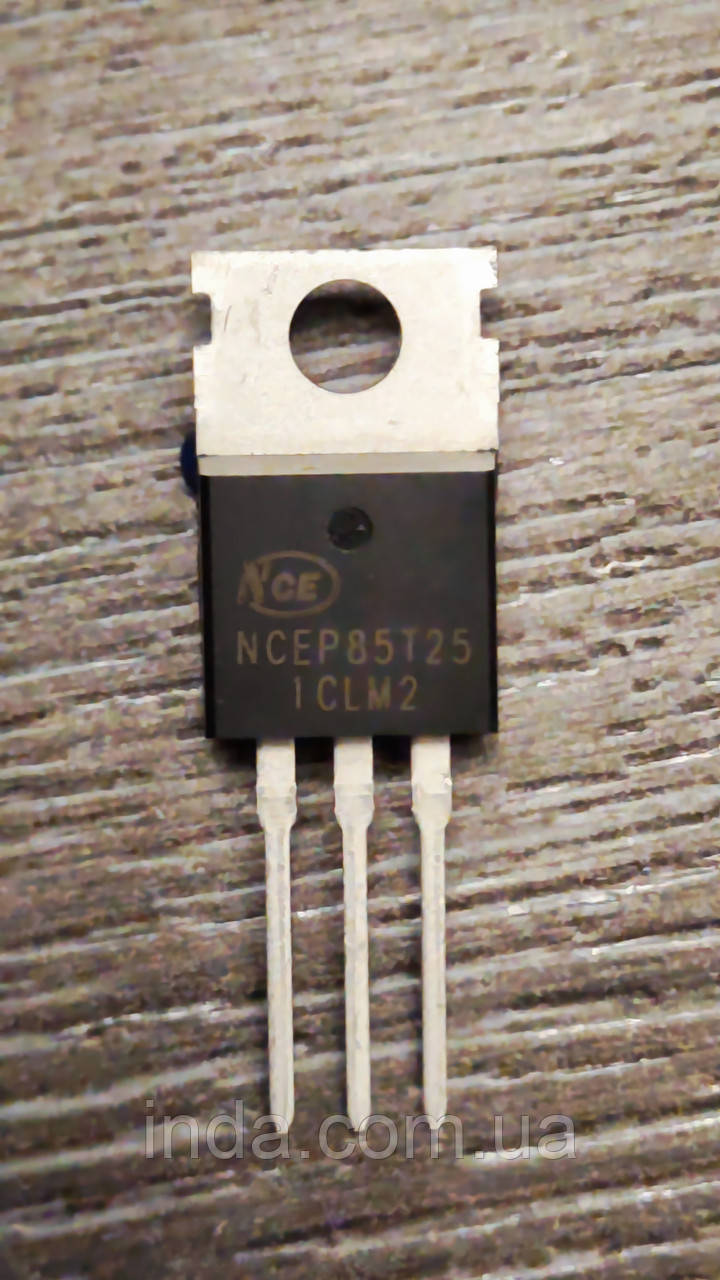

 Транзистор NCEP85T25,  - потужний польовий N-канальний транзистор у корпусі TO-220.

MOSFET-транзистор NCEP85T25

Загальні параметри:

• Виробники / Бренд: Wuxi NCE Power Semiconductor
• Технологічна база: Super Trench Technology
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-220

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 85 В
• Максимальна напруга затвор-витік Vgss: ±20 В
• Постійний струм стоку Id при 25°C: 250 А
• Постійний струм стоку Id при 100°C: 180 А
• Піковий імпульсний струм стоку Idm: 1000 А
• Максимальна розсіювана потужність Ptot при 25°C: 340 Вт

Статичні та динамічні характеристики транзистора:

• Опір стоку в увімкненому стані Rds(on) типовий: 2.2 мОм
• Максимальний опір стоку Rds(on) max: 2.5 мОм
• Порогова напруга ввімкнення затвора Vgs(th): 2.0...4.0 В
• Повний заряд затвора Qg: 152 нКл
• Вхідна ємність Ciss: 10200 пФ
• Вихідна ємність Coss: 1010 пФ
• Час наростання струму tr: 28 нс

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода Is: 250 А
• Тип діода: Вбудований швидкодіючий захисний боді-діод

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус Rthjc: 0.44 °C/Вт
• Контроль надійності: 100% UIS tested та 100% Rg tested від виробника

Область застосування та використання:

• Основне призначення: Надпотужний низьковольтний комутаційний ключ з екстремально низьким опором каналу для високонавантажених ланцюгів.
• Сумісні пристрої: Контролери потужного електротранспорту, інвертори напруги 24/48 В, плати захисту та балансування літієвих акумуляторів (BMS) з високими робочими струмами.
• Системи керування: Синхронні випрямлячі у промислових імпульсних блоках живлення, DC-DC перетворювачі високої щільності потужності, ШІМ-регулятори важких двигунів постійного струму.

NCEP85T25 Datasheet завантажити
