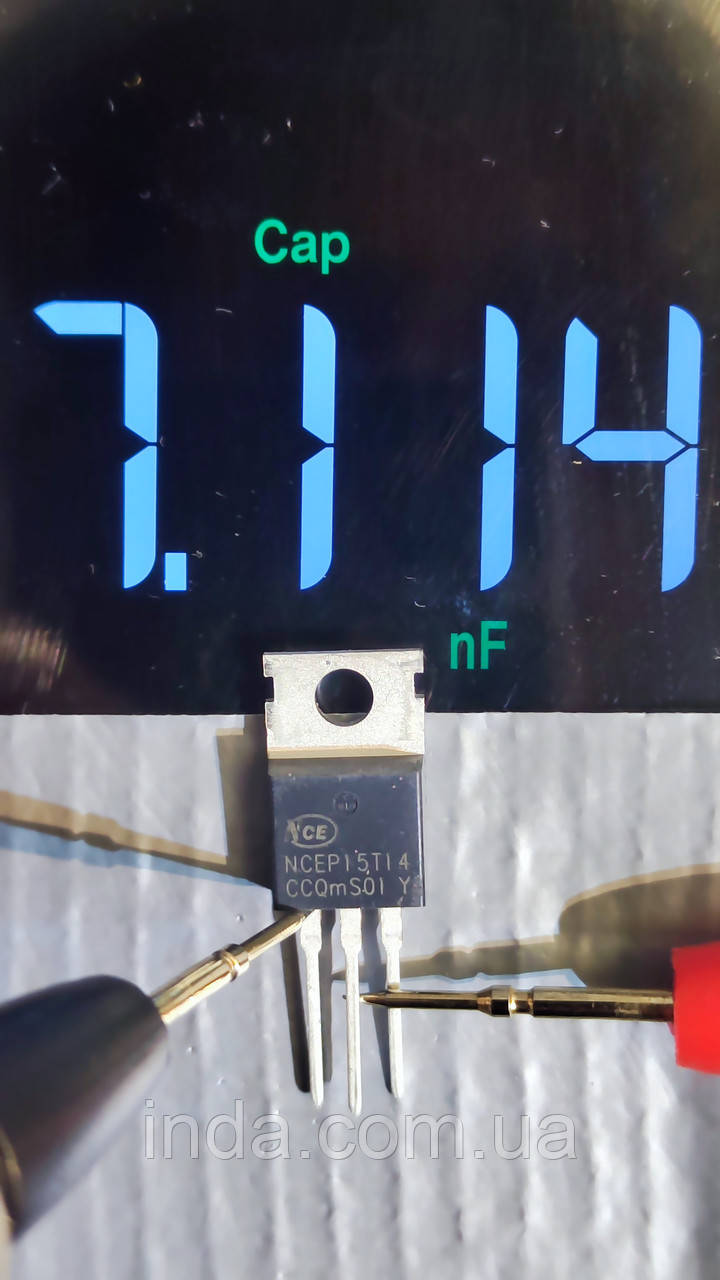

Транзистор NCEP15T14 Оригінал!!! 140A/100A, 150V, MOSFET корпус TO-220

 Транзистор NCEP15T14,  - потужний польовий N-канальний транзистор у корпусі TO-220.

MOSFET-транзистор NCEP15T14

Загальні параметри:

• Виробники / Бренд: Wuxi NCE Power Semiconductor
• Технологічна база: Super Trench Technology
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-220

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 150 В
• Максимальна напруга затвор-витік Vgss: ±20 В
• Постійний струм стоку Id при 25°C: 140 А
• Постійний струм стоку Id при 100°C: 100 А
• Піковий імпульсний струм стоку Idm: 440 А
• Максимальна розсіювана потужність Ptot при 25°C: 320 Вт

Статичні та динамічні характеристики транзистора:

• Опір стоку в увімкненому стані Rds(on) типовий: 5.6 мОм
• Максимальний опір стоку Rds(on) max: 6.2 мОм
• Порогова напруга ввімкнення затвора Vgs(th): 2.0...4.0 В
• Повний заряд затвора Qg: 80 нКл
• Вхідна ємність Ciss: 5900 пФ
• Вихідна ємність Coss: 690 пФ
• Час наростання струму tr: 36 нс

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода Is: 140 А
• Тип діода: Вбудований швидкодіючий захисний боді-діод

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Контроль надійності: 100% UIS tested від виробника

Область застосування та використання:

• Основне призначення: Високоефективний комутаційний ключ для застосувань, де потрібні великі струми та мінімальні теплові втрати.
• Сумісні пристрої: Контролери електротранспорту, потужні інвертори, сонячні перетворювачі, джерела безперебійного живлення, зарядні станції.
• Системи керування: Високочастотні імпульсні блоки живлення, DC-DC перетворювачі напруги, схеми синхронного випрямлення та ШІМ-драйвери двигунів.

NCEP15T14 Datasheet завантажити
