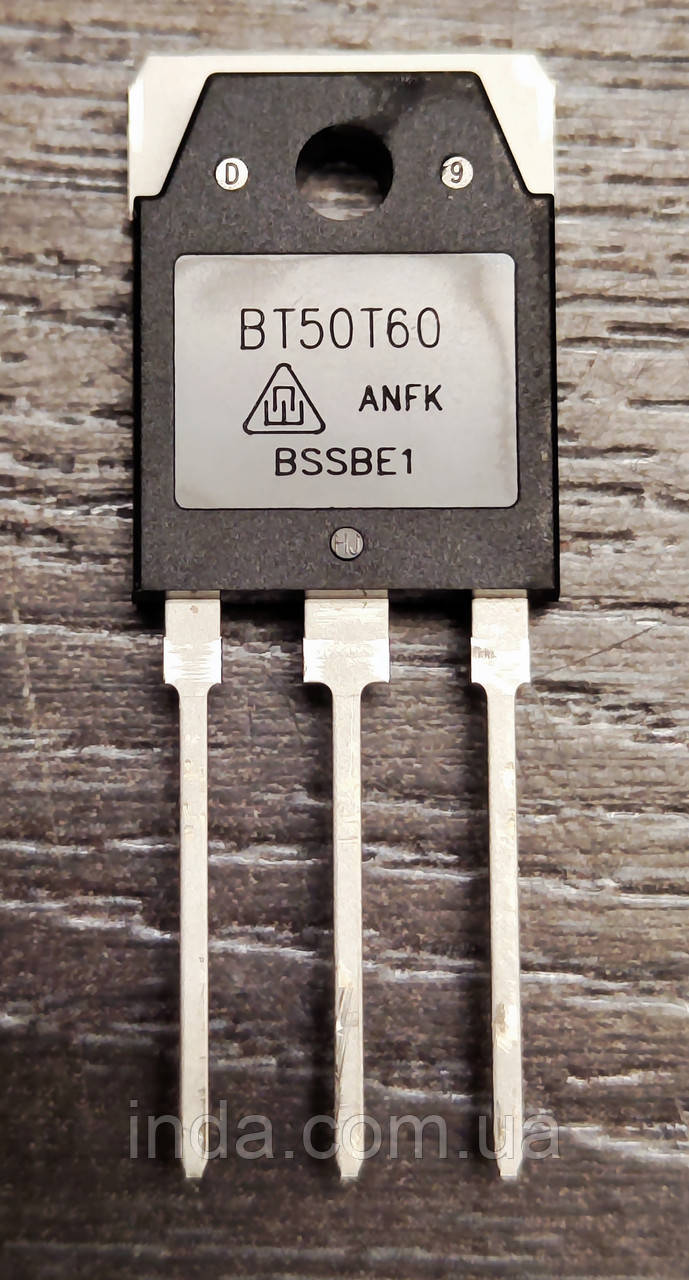

Транзистор BT50T60 Оригинал ( BT50T60ANF , BT50T60ANFD , BT50T60BNF ) , TO-3P

IGBT-транзистор BT50T60 (BT50T60ANF)

Загальні параметри:

• Виробники / Бренд: Jiashan Jinchang Electron / JieJie Microelectronics
• Технологічна база: Trench Field Stop Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 600 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 25°C: 100 А
• Постійний струм колектора Ic при 100°C: 50 А
• Піковий імпульсний струм колектора Icm: 150 А
• Максимальна розсіювана потужність Ptot при 25°C: 280 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.95 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.45 В
• Порогова напруга ввімкнення затвора Vgeth: 4.5...6.5 В
• Повний заряд затвора Qg: 135 нКл
• Вхідна ємність Ciss: 2900 пФ
• Вихідна ємність Coss: 115 пФ
• Час затримки вимкнення tdoff: 92 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.70 В
• Максимальний постійний прямий струм діода If при 100°C: 25 А
• Час зворотного відновлення діода trr: 75 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.45 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 1.25 °C/Вт

Область застосування та використання:

• Основне призначення: Силовий комутаційний ключ середньої та високої потужності, оптимізований для високої частоти перемикання та низьких втрат провідності.
• Сумісні пристрої: Зварювальні інвертори, сонячні інвертори, промислові джерела безперебійного живлення, побутова техніка з частотним керуванням.
• Системи керування: Високочастотні імпульсні блоки живлення, схеми активної корекції коефіцієнта потужності та ШІМ-контролери електроприводів.

 BT50T60 ANF Datasheet завантажити
