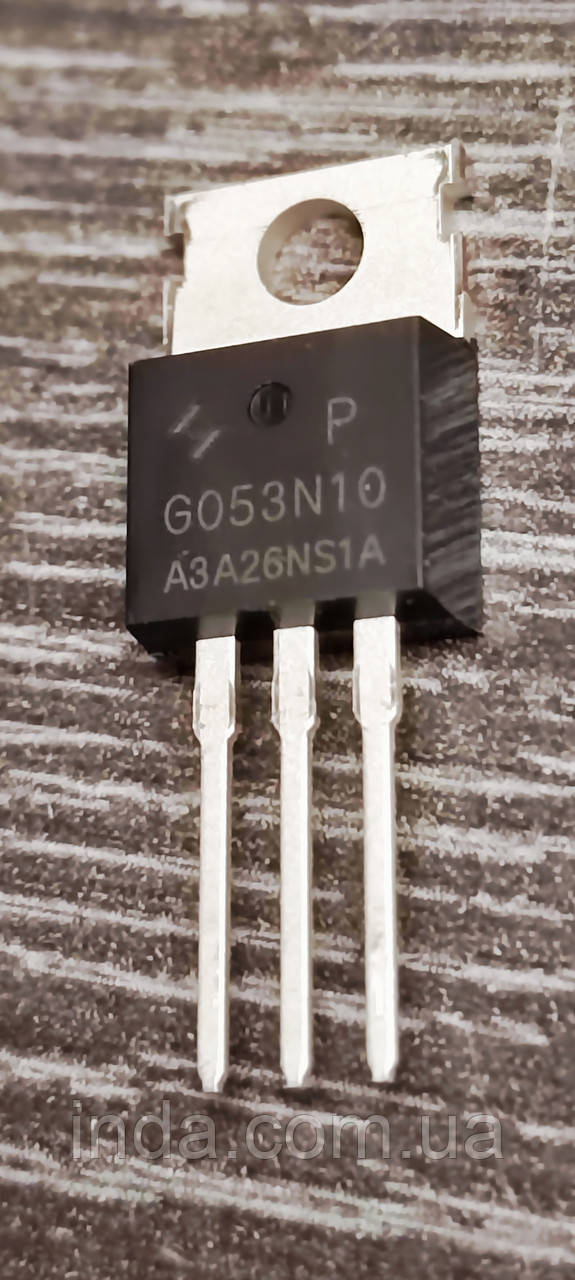

Транзистор HYG053N10NS1P Оригінал!!! 120A, 100V, MOSFET, корпус TO-220, Заміна для AP160N10P, G053N10

HYG053N10NS1P - потужний польовий N-канальний транзистор у корпусі TO-220.
Заміна для AP160N10P, HYG053N10N

MOSFET-транзистор HYG053N10NS1P

Загальні параметри:

• Виробники / Бренд: Hooyi Semiconductor
• Технологічна база: SGT MOSFET Technology
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-220

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 100 В
• Максимальна напруга затвор-витік Vgss: ±20 В
• Постійний струм стоку Id при 25°C: 120 А
• Постійний струм стоку Id при 100°C: 95 А
• Піковий імпульсний струм стоку Idm: 420 А
• Максимальна розсіювана потужність Ptot при 25°C: 180 Вт

Статичні та динамічні характеристики транзистора:

• Опір стоку в увімкненому стані Rds(on) типовий: 4.4 мОм
• Максимальний опір стоку Rds(on) max: 5.3 мОм
• Порогова напруга ввімкнення затвора Vgs(th): 2.0...4.0 В
• Повний заряд затвора Qg: 72 нКл
• Вхідна ємність Ciss: 4600 пФ
• Вихідна ємність Coss: 630 пФ
• Час затримки вимкнення td(off): 52 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vsd: 1.2 В
• Максимальний постійний прямий струм діода Is: 120 А
• Час зворотного відновлення діода trr: 68 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус Rthjc: 0.83 °C/Вт
• Контроль надійності: 100% Avalanche Tested від виробника

Область застосування та використання:

• Основне призначення: Високострумовий комутаційний ключ з наднизьким опором каналу для високоефективного перетворення енергії.
• Сумісні пристрої: Контролери потужного електротранспорту, джерела безперебійного живлення, промислові інвертори, сонячні контролери заряду.
• Системи керування: Синхронні випрямлячі у високочастотних блоках живлення, ШІМ-регулятори потужних двигунів, плати захисту акумуляторних батарей великої місткості.

HYG053N10NS1P Datasheet завантажити
