Транзистор CS150N04 A8 Оригінал!!! 150A/90A, 40V, MOSFET (CS150N03, CS150N04A8, 150N04, FP150N04S) TO-220

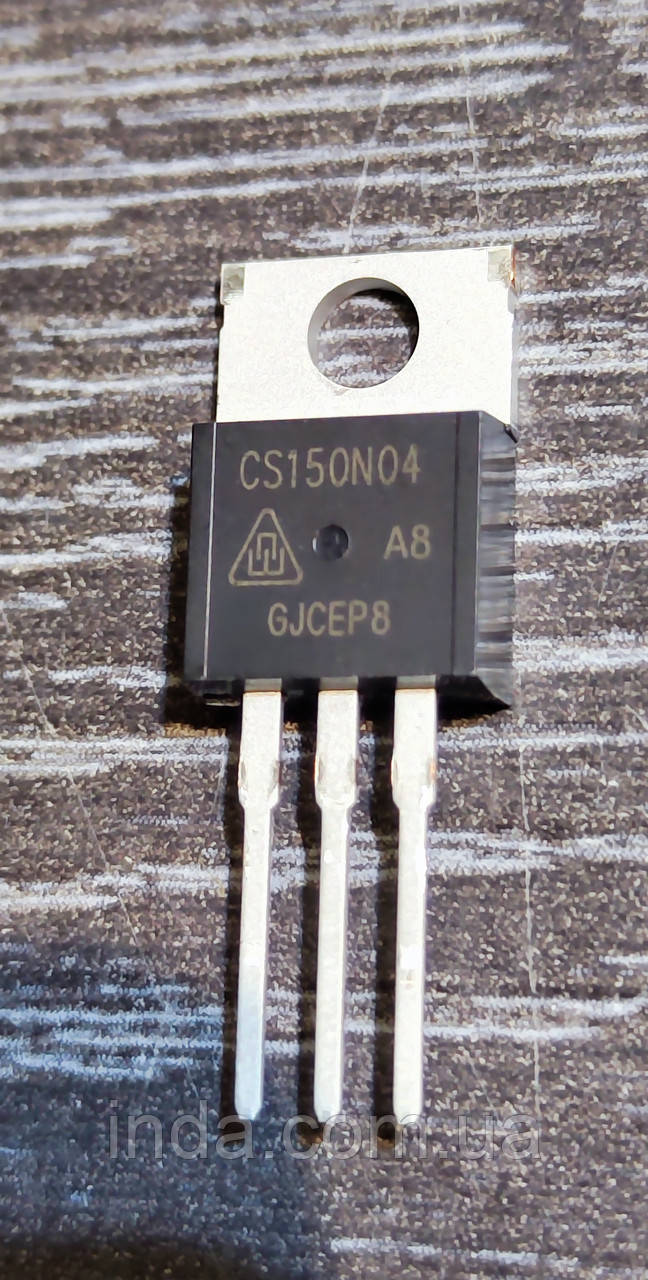

CS150N04 A8 - потужний польовий N-канальний транзистор у корпусі TO-220.CS150N04 A8
Транзистор CS150N04 A8 Оригінал!!! (заміна CS150N04A8, 150N04, FP150N04S, HFP150N04S) корпус TO-220 40В 150А

MOSFET-транзистор CS150N04 (CS150N04A8)

Загальні параметри:

• Виробники / Бренд: Huajing Microelectronics
• Технологічна база: Advanced Trench Technology
• Конфігурація кристала: Поодинокий N-канальний силовий MOSFET-транзистор із вбудованим діодом зворотного струму
• Виконання корпусу: TO-220 (TO-220AB)

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга стік-витік Vdss: 40 В
• Максимальна напруга затвор-витік Vgss: ±30 В
• Постійний струм стоку Id при 25°C: 150 А
• Постійний струм стоку Id при 100°C: 90 А
• Піковий імпульсний струм стоку Idm: 600 А
• Максимальна розсіювана потужність Ptot при 25°C: 150 Вт

Статичні та динамічні характеристики транзистора:

• Опір стоку в увімкненому стані Rds(on) типовий: 4.0 мОм
• Максимальний опір стоку Rds(on) max: 4.5 мОм (при Vgs = 10 В)
• Порогова напруга ввімкнення затвора Vgs(th): 2.0...4.0 В
• Повний заряд затвора Qg: 160 нКл
• Вхідна ємність Ciss: 8800 пФ
• Вихідна ємність Coss: 550 пФ
• Час наростання струму tri: 88 нс

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода Is: 150 А
• Швидкість відновлення діода dv/dt: 15 В/нс
• Тип діода: Вбудований швидкодіючий захисний боді-діод

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C (у деяких специфікаціях до +175 °C)
• Фактор зниження потужності вище 25°C: 1.2 Вт/°C

Область застосування та використання:

• Основне призначення: Високострумовий комутаційний ключ низької напруги з мінімальними втратами провідності.
• Сумісні пристрої: Джерела безперебійного живлення, потужні побутові та промислові інвертори, системи світлодіодного освітлення.
• Системи керування: Високочастотні імпульсні блоки живлення, DC-DC перетворювачі напруги, ШІМ-драйвери керування колекторними двигунами.

CS150N04 A8 Datasheet завантажити
