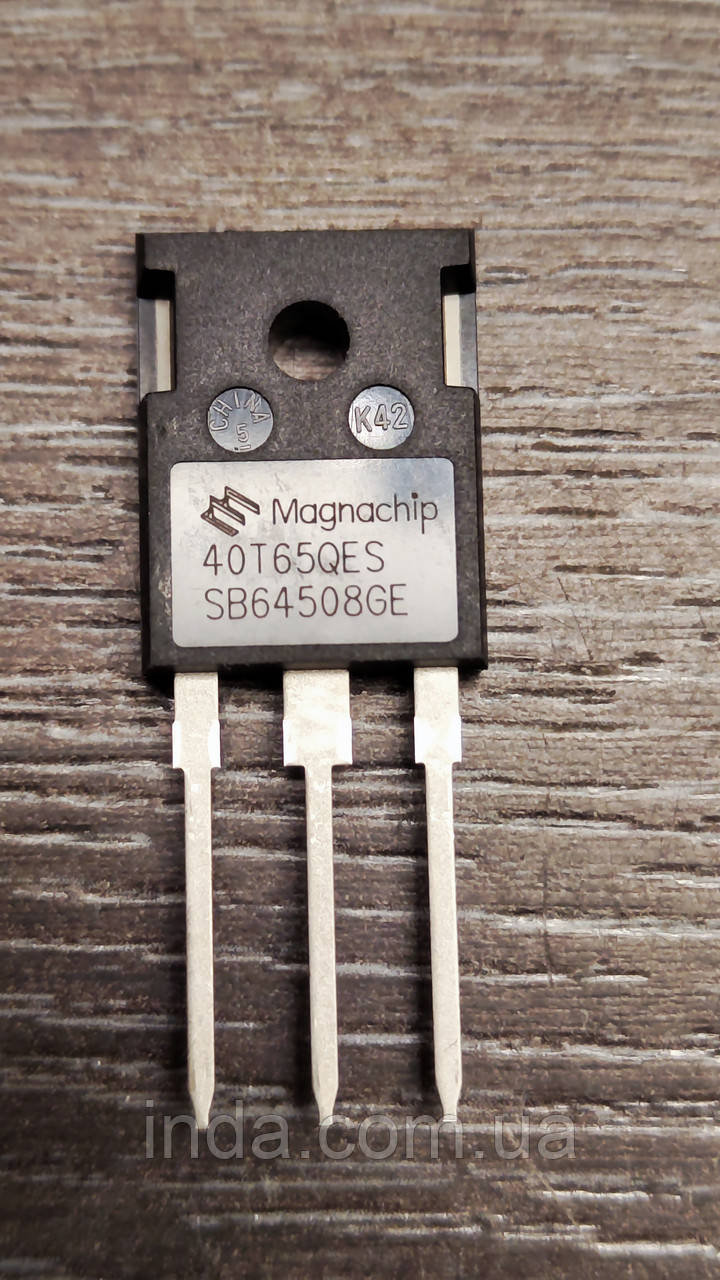

Транзистор 40T65QES Оригинал ( MBQ40T65QES ), TO247 (Заміна для 40T65FDSC, MBQ40T65FDSC, MBQ40T65FESC, 40T65FESC, 40T65HD, BGN40T65HD)

IGBT-транзистор 40T65QES (MBQ40T65QES)

Загальні параметри:

• Виробники / Бренд: MagnaChip Semiconductor
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 20°C: 80 А
• Постійний струм колектора Ic при 100°C: 40 А
• Піковий імпульсний струм колектора Icm: 160 А
• Максимальна розсіювана потужність Ptot при 25°C: 230 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.85 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.30 В
• Порогова напруга ввімкнення затвора Vgeth: 3.5...6.5 В
• Повний заряд затвора Qg: 115 нКл
• Вхідна ємність Ciss: 1565 пФ
• Вихідна ємність Coss: 65 пФ
• Час затримки вимкнення tdoff: 105 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.50 В
• Максимальний постійний прямий струм діода If при 100°C: 20 А
• Максимальна пряма напруга діода Vf max: 1.95 В
• Час зворотного відновлення діода trr: 55 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.65 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 1.75 °C/Вт

Область застосування та використання:

• Основне призначення: Високошвидкісний силовиій перемикач із низьким рівнем втрат для обладнання з жорсткими режимами комутації.
• Сумісні пристрої: Інверторні зварювальні апарати, сонячні інвертори, джерела безперебійного живлення (ДБЖ / UPS).
• Системи керування: Високочастотні імпульсні блоки живлення, активні схеми корекції коефіцієнта потужності (PFC) та ШІМ-контролери інверторних приводів.

40T65QES Datasheet завантажити
