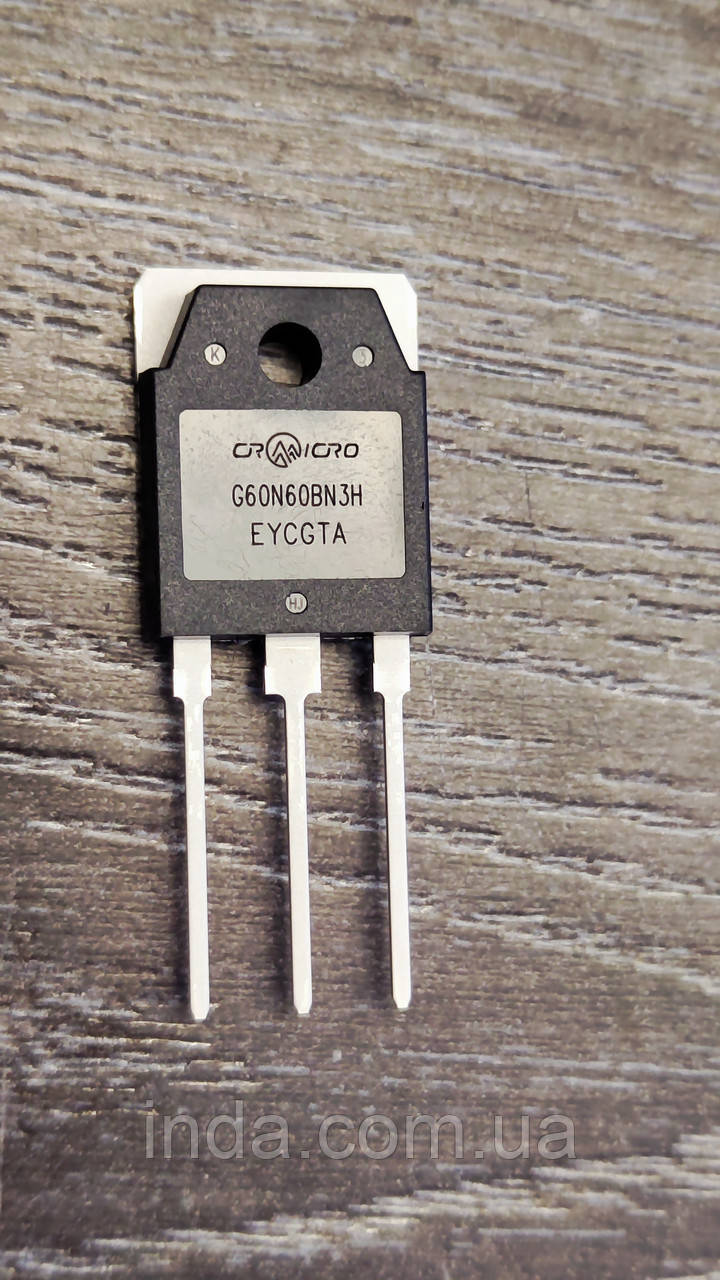

IGBT-транзистор G60N60BN3H (CRG60N60BN3H)

Загальні параметри:

• Виробники / Бренд: CRM Microelectronics / CR Micro
• Технологічна база: Advanced Trench Field Stop Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247 (також зустрічається у виконанні TO-3P)

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 600 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 20°C: 120 А
• Постійний струм колектора Ic при 100°C: 60 А
• Піковий імпульсний струм колектора Icm: 240 А
• Максимальна розсіювана потужність Ptot при 25°C: 370 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.85 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.30 В
• Порогова напруга ввімкнення затвора Vgeth: 4.5...6.5 В
• Повний заряд затвора Qg: ~145 нКл
• Вхідна ємність Ciss: ~3100 пФ
• Час затримки вимкнення tdoff: ~90-115 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.75 В
• Максимальний постійний прямий струм діода If при 100°C: 60 А
• Час зворотного відновлення діода trr: ~75 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.40 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 0.75 °C/Вт

Область застосування та використання:

• Основне призначення: Високопотужний та високошвидкісний комутаційний ключ для важконавантажених перетворювачів енергії.
• Сумісні пристрої: Зварювальні інвертори (MMA/TIG/MIG), промислові джерела безперебійного живлення (ДБЖ / UPS), сонячні інвертори.
• Системи керування: Високочастотні імпульсні блоки живлення, потужні ШІМ-регулятори приводів електродвигунів та інверторні модулі зарядних станцій.

G60T60AN3H Datasheet завантажити
