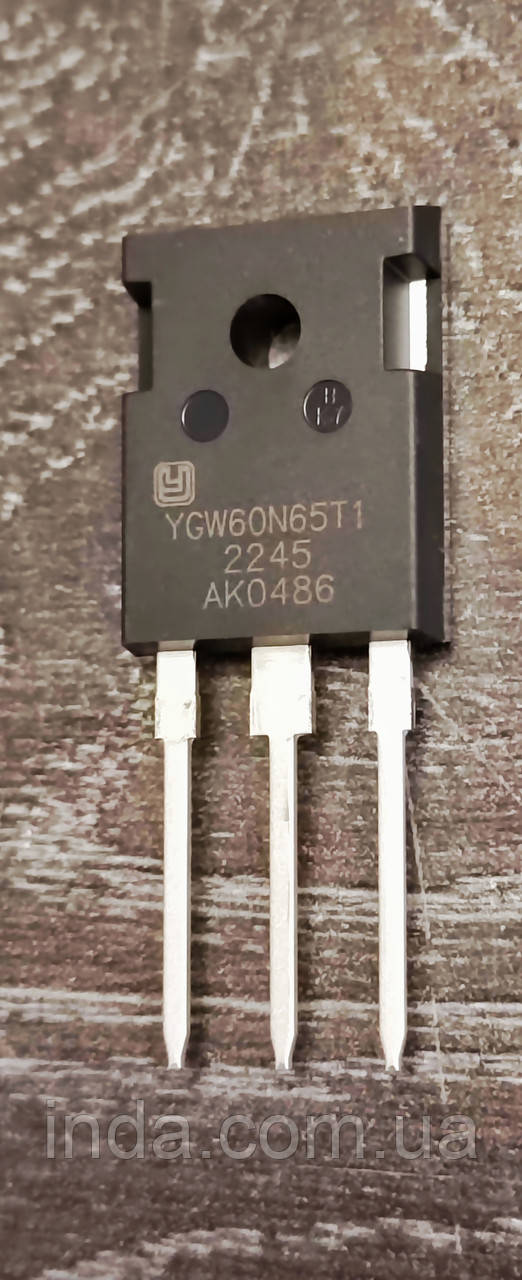

Транзистор YGW60N65T1 IGBT (заміна для YGW50N65T1YGW50N65TF1, FGW60N65WE , 60G65WE , 60G65WD

IGBT-транзистор YGW60N65T1

Загальні параметри:

• Виробники / Бренд: Luxinsemi
• Технологічна база: Trench Field Stop Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 25°C: 120 А
• Постійний струм колектора Ic при 100°C: 60 А
• Піковий імпульсний струм колектора Icm: 180 А
• Максимальна розсіювана потужність Ptot при 25°C: 333 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.70 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.20 В
• Порогова напруга ввімкнення затвора Vgeth: 5.0...6.5 В
• Повний заряд затвора Qg: 125 нКл
• Вхідна ємність Ciss: 2950 пФ
• Час затримки вимкнення tdoff: 95 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.85 В
• Максимальний постійний прямий струм діода If при 100°C: 60 А
• Час зворотного відновлення діода trr: 65 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.45 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 0.72 °C/Вт

Область застосування та використання:

• Основне призначення: Високопотужний комутаційний ключ для інверторних систем, зварювального обладнання та сонячних перетворювачів.
• Сумісні пристрої: Промислові зварювальні інвертори, потужні джерела безперебійного живлення (UPS) та сонячні трекери.
• Системи керування: Високочастотні імпульсні схеми перетворення енергії, ШІМ-регулятори потужних електроприводів та активні коректори коефіцієнта потужності (PFC).

YGW60N65T1  Datasheet завантажити
