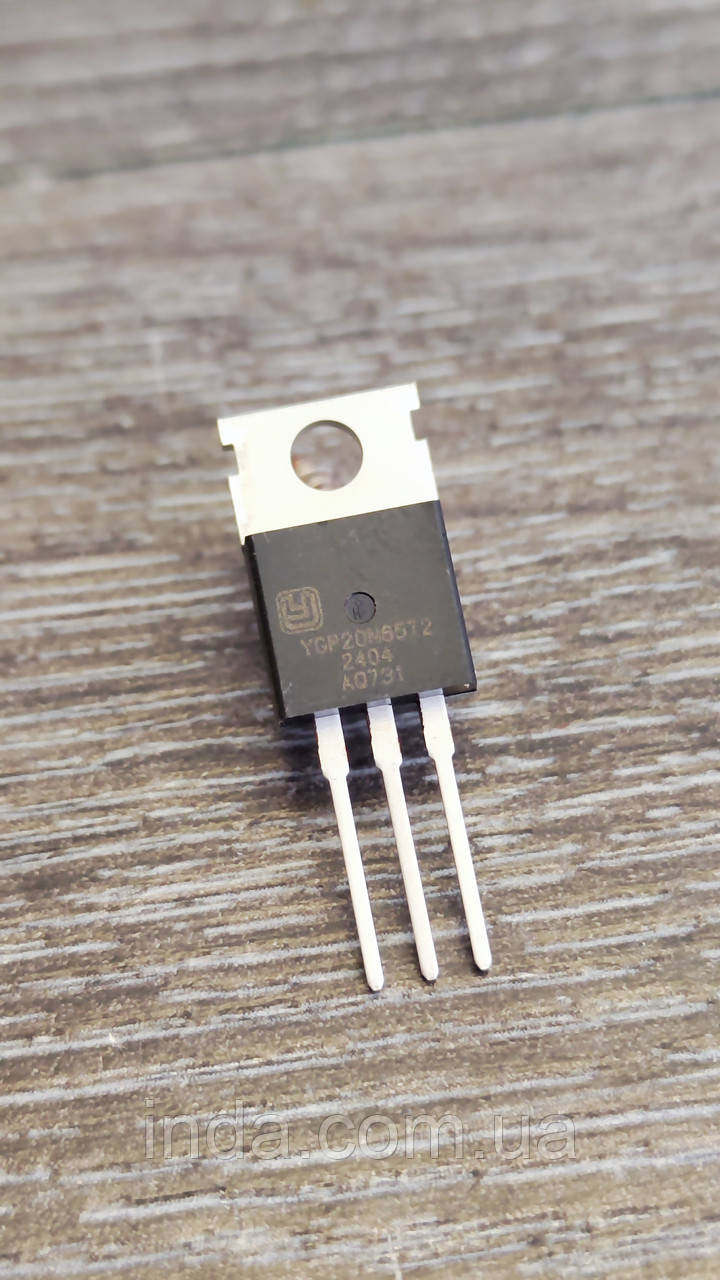

IGBT-транзистор YGP20N65T2

Загальні параметри:

• Виробники / Бренд: Luxinsemi
• Технологічна база: Trench Field Stop Technology
• Конфігурація кристала: Поодинокий N-канальний IGBT із вбудованим швидким антипаралельним діодом зворотного струму
• Виконання корпусу: TO-220

Електричні параметри (Гранично допустимі значення):

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при 25°C: 40 А
• Постійний струм колектора Ic при 100°C: 20 А
• Піковий імпульсний струм колектора Icm: 60 А
• Максимальна розсіювана потужність Ptot при 25°C: 125 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.65 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.05 В
• Порогова напруга ввімкнення затвора Vgeth: 5.4...6.4 В
• Повний заряд затвора Qg: ~45 нКл
• Вхідна ємність Ciss: ~1050 пФ
• Час затримки ввімкнення td(on) / Час наростання tr: ~20 нс / ~40 нс
• Час затримки вимкнення td(off) / Час спаду tf: ~60 нс / ~75 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: ~1.9 В
• Максимальний постійний прямий струм діода If при 100°C: 20 А
• Час зворотного відновлення діода trr: ~50 нс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 1.2 °C/Вт
• Тепловий опір перехід–корпус для діода Rthjc: 2.38 °C/Вт

Область застосування та використання:

• Основне призначення: Силові комутаційні ключі для пристроїв із м'яким перемиканням та інверторних приводів.
• Сумісні пристрої: Кліматична техніка, побутові інвертори та перетворювачі напруги.
• Системи керування: Частотно-регульовані приводи інверторів електродвигунів та високоефективні імпульсні блоки живлення.
