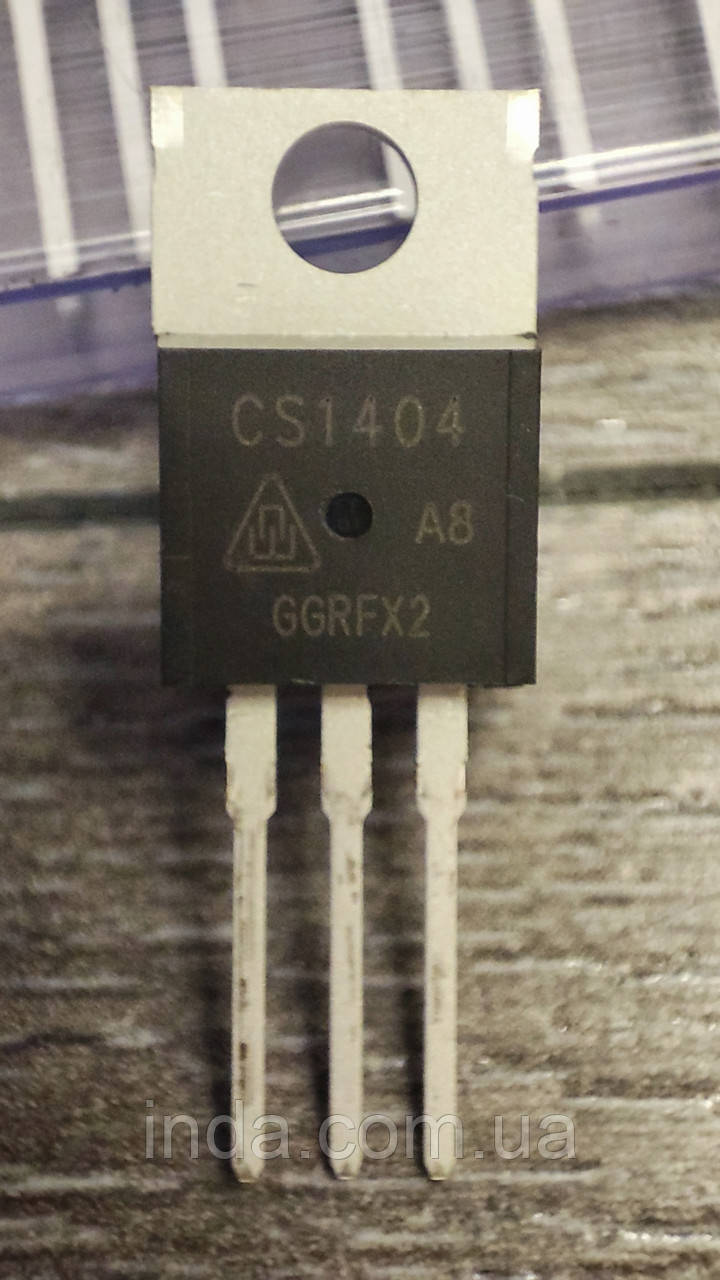

Транзистор CS1404 A8 Оригінал!!! 202A/143A, 40V, MOSFET, корпус TO-220

Технічні характеристики MOSFET-транзистора CS1404

Загальні параметри:

• Виробники / Бренд: CR Micro / Huajing Microelectronics
• Технологічна база: Silicon N-Channel Power MOSFET
• Структура транзистора: Потужний польовий N-канальний MOSFET
• Виконання корпусу: TO-220 / TO-220AB

Електричні параметри Гранично допустимі значення:

• Максимальна напруга стік-витік Vdss: 40 В
• Максимальна напруга затвор-витік Vgs: ±20 В
• Постійний струм стоку Id при температурі фланця 25°C кремнієве обмеження: 202 А
• Постійний струм стоку Id при температурі фланця 100°C: 143 А
• Піковий імпульсний струм стоку Idm: 808 А
• Максимальна розсіювана потужність Ptot при 25°C: 271 Вт
• Енергія одиночного лавинного пробою Eas: ~519 мДж

Статичні та динамічні характеристики транзистора:

• Типовий опір відкритого каналу стік-витік Rdson: 3.5 мОм 0.0035 Ом при номінальних струмах перемикання
• Порогова напруга ввімкнення затвора Vgsth: Стандартні логічні та силові рівні керування затвором для систем низьковольтної комутації
• Зниження потужності при нагріванні: Лінійний коефіцієнт зниження параметрів становить близько 2.16 Вт на кожен градус понад 25°C

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода If: 202 А
• Конфігурація захисту: Інтегрований внутрішній діод зворотного струму для швидкої нейтралізації індуктивних викидів

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C
• Гранична температура пайки виводів TL: 300 °C протягом встановленого стандартом часу

Область застосування та використання:

• Основне призначення: Силовий низьковольтний перемикач високої потужності, повний функціональний аналог і пряма заміна для популярного транзистора IRF1404.
• Сумісні пристрої: Автомобільні інвертори 12 В в 220 В, потужні низьковольтні джерела безперебійного живлення ДБЖ / UPS, плати захисту літієвих акумуляторів BMS.
• Системи керування: Вихідні каскади автомобільних підсилювачів звуку, ШІМ-контролери двигунів постійного струму, комутаційні вузли низьковольтних силових перетворювачів.

CS1404 A8 Datasheet ЗАВАНТАЖИТИ
