Оригінал.

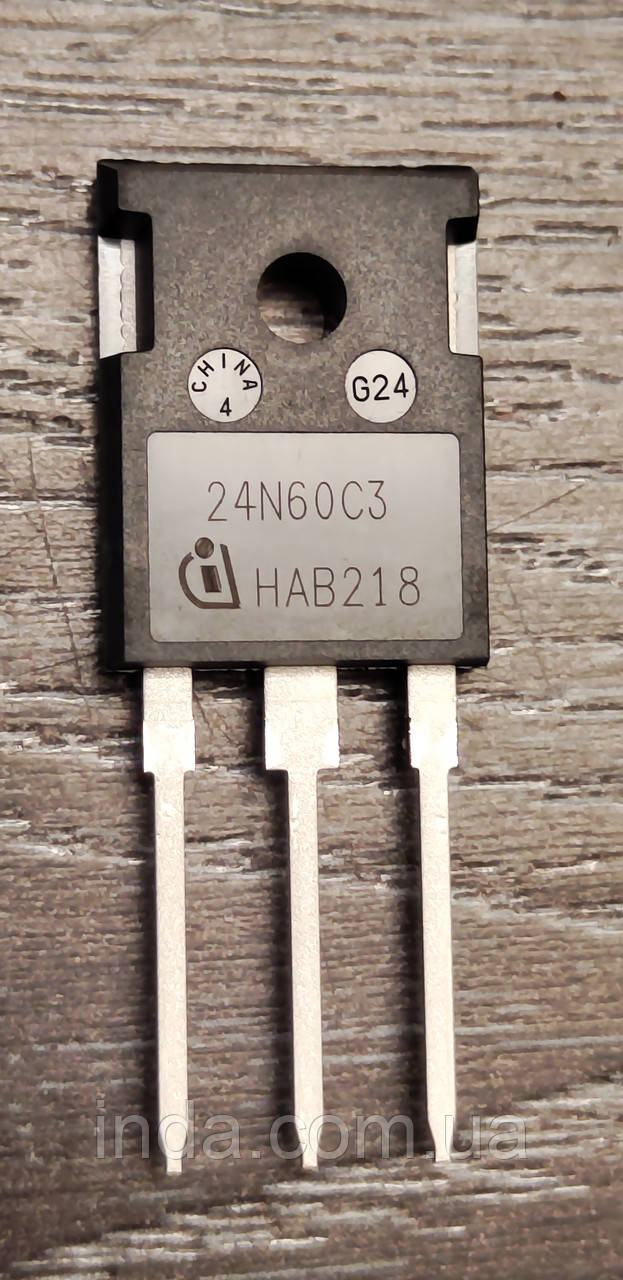

Новий. Транзистор SPW24N60C3 Оригинал! (замена FQA24N50, SPW24N60CFD, 24N60 CFD 24N60C3) TO-247

Технічні характеристики MOSFET-транзистора SPW24N60C3

Загальні параметри:

• Виробники / Бренд: Infineon Technologies
• Технологічна база: CoolMOS C3 Power Transistor
• Структура транзистора: Потужний польовий N-канальний MOSFET
• Виконання корпусу: TO-247 заводське маркування корпусу PG-TO247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга стік-витік Vdss: 600 В максимальна напруга при пікових навантаженнях Vds при Tjmax становить 650 В
• Максимальна напруга затвор-витік Vgs: ±20 В у статичному режимі до ±30 В
• Постійний струм стоку Id при температурі фланця 25°C: 24.3 А
• Постійний струм стоку Id при температурі фланця 100°C: 15.4 А
• Піковий імпульсний струм стоку Idm: 72.9 А
• Максимальна розсіювана потужність Ptot при 25°C: 240 Вт
• Максимальна одиночна лавинна енергія Eas: 840 мДж

Статичні та динамічні характеристики транзистора:

• Типовий опір відкритого каналу стік-витік Rdson: 140 мОм 0.14 Ом при напрузі затвора 10 В та струмі 15.4 А
• Максимальний опір відкритого каналу стік-витік Rdson max: 160 мОм 0.16 Ом
• Порогова напруга ввімкнення затвора Vgsth: 2.1...3.9 В типове значення 3.0 В при струмі 1.0 мА
• Повний заряд затвора Qg: ~105 нКл при напрузі затвора 10 В
• Вхідна ємність Ciss: ~3000 пФ при напрузі 25 В
• Вихідна ємність Coss: ~1100 пФ
• Час затримки ввімкнення tdon: ~13 нс
• Час затримки вимкнення tdoff: ~140 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 0.95 В при прямому струмі 24.3 А та напрузі затвора 0 В
• Максимальна пряма напруга діода Vf max: 1.20 В
• Час зворотного відновлення trr: ~510 нс
• Максимальний постійний прямий струм діода If: 24.3 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C
• Тепловий опір перехід–корпус для MOSFET Rthjc: 0.52 °C/Вт

Область застосування та використання:

• Основне призначення: Високовольтні силові перемикачі для високочастотних імпульсних блоків живлення SMPS та серверних систем живлення.
• Сумісні пристрої: Корекційні плати коефіцієнта потужності PFC, інвертори сонячної енергетики, телекомунікаційне обладнання та блоки живлення побутової техніки включаючи пральні машини.
• Системи керування: Мостові та напівмостові топологии перетворювачів напруги з жорстким та м'яким типом комутації ключа.

SPW24N60C3 Datasheet завантажити
