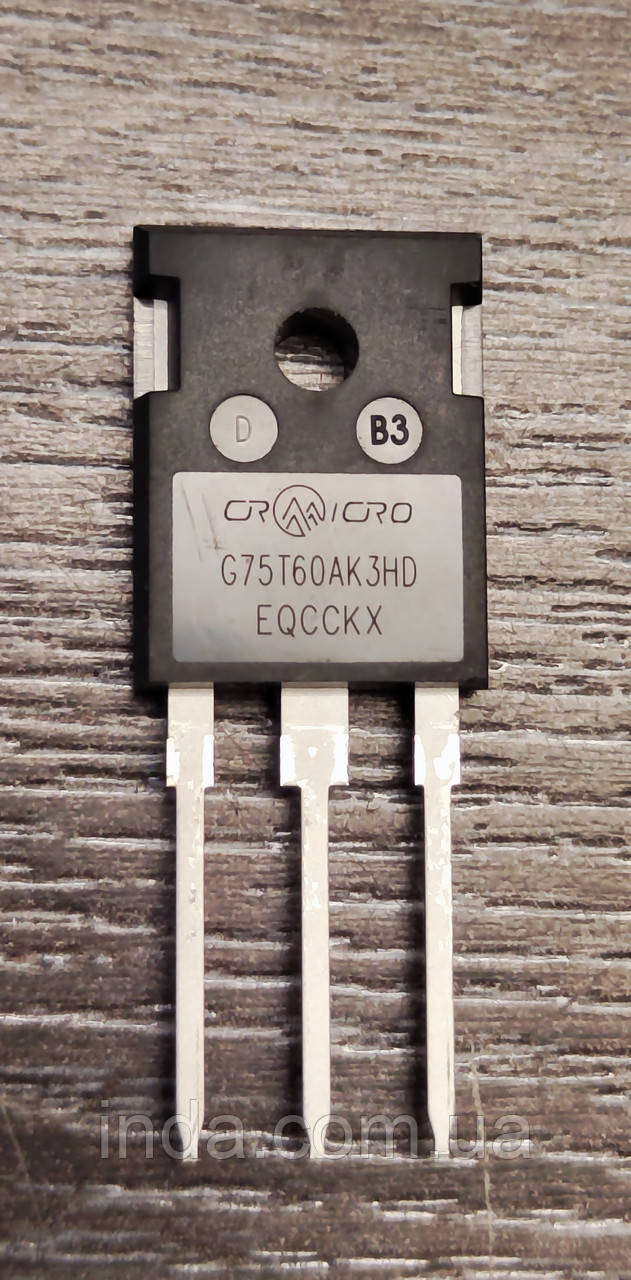

Технічні характеристики IGBT-транзистора G75T60AK3HD

Загальні параметри:

• Виробники / Бренд: CR Micro (China Resources Microelectronics)
• Технологічна база: Trench Field Stop Technology FS
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 600...650 В
• Максимальна напруга затвор-емітер Vges: ±20 В (в окремих імпульсних режимах до ±30 В)
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 150 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 75 А
• Піковий імпульсний струм колектора Icm: 225...300 А
• Максимальна розсіювана потужність Ptot при 25°C: 460...520 Вт
• Час стійкості до короткого замикання tsc: 5...10 мкс при напрузі затвора 15 В

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.85 В при номінальному струмі 75 А та напрузі затвора 15 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.30...2.45 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.5 В
• Позитивний температурний коефіцієнт: стабільна паралельна комутація завдяки зростанню напруги падіння при нагріванні кристала
• Вхідна ємність Ciss: ~4200...4600 пФ при напрузі 30 В та частоті 1 МГц

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.65...1.85 В при прямому струмі 75 А
• Час зворотного відновлення діода trr: ~90-130 нс швидкий діод із м'яким відновленням
• Максимальний прямий струм діода If: 75 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +150 °C (окремі високотемпературні ревізії до +175 °C)
• Тепловий опір перехід–корпус для IGBT Rthjc: ~0.28...0.35 °C/Вт

Область застосування та використання:

• Основне призначення: Потужний силовий ключ для промислових інверторних зварювальних апаратів високої потужності (MMA, TIG, MIG/MAG).
• Сумісні пристрої: Потужні джерела безперебійного живлення (ДБЖ / UPS), промислові сонячні та автомобільні інвертори великої місткості, зарядні станції.
• Системи керування: Схеми корекції коефіцієнта потужності (PFC), частотно-регульовані приводи двигунів, блоки комутації силових модулів та індукційне нагрівальне обладнання.
