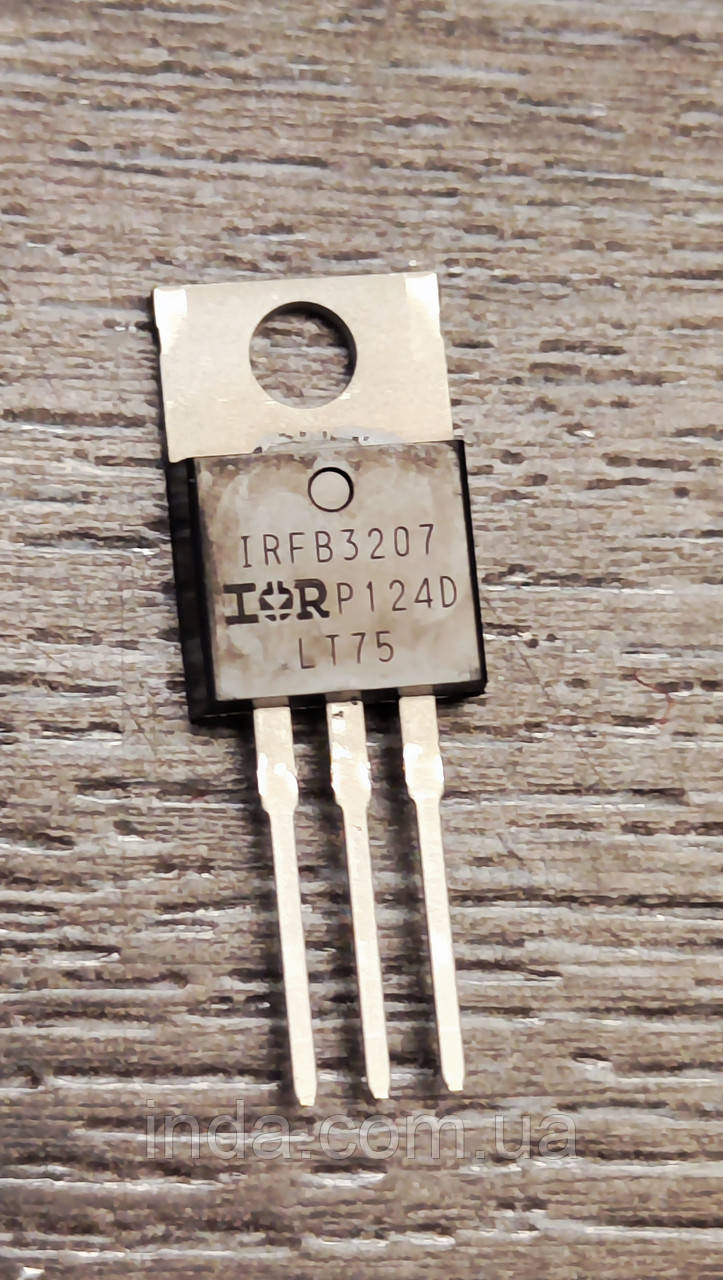

Транзистор IRF3207 Оригінал!!! 170A/120A, 75V, MOSFET, корпус TO-220

Технічні характеристики MOSFET-транзистора IRF3207

Загальні параметри:

• Виробники / Бренд: Infineon Technologies / International Rectifier повне заводське маркування моделі IRFB3207PBF
• Технологічна база: HEXFET Power MOSFET / IR MOSFET
• Структура транзистора: Потужний польовий N-канальний MOSFET
• Виконання корпусу: TO-220 також позначається як TO-220AB

Електричні параметри Гранично допустимі значення:

• Максимальна напруга стік-витік Vdss: 75 В
• Максимальна напруга затвор-витік Vgs: ±20 В
• Постійний струм стоку Id при температурі фланця 25°C кремнієве обмеження: 170...180 А
• Постійний струм стоку Id при температурі фланця 25°C обмеження корпусу: 75 А
• Постійний струм стоку Id при температурі фланця 100°C: 120 А
• Піковий імпульсний струм стоку Idm: 390...670 А
• Максимальна розсіювана потужність Ptot при 25°C: 300...330 Вт

Статичні та динамічні характеристики транзистора:

• Типовий опір відкритого каналу стік-витік Rdson: 3.6...4.1 мОм при напрузі затвора 10 В
• Максимальний опір відкритого каналу стік-витік Rdson max: 4.5 мОм
• Порогова напруга ввімкнення затвора Vgsth: 2.0...4.0 В
• Повний заряд затвора Qg: ~180 нКл при напрузі затвора 10 В
• Вхідна ємність Ciss: ~7600 пФ
• Вихідна ємність Coss: ~710 пФ
• Час наростання імпульсу tr: ~120 нс
• Час спаду імпульсу tf: ~74 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.30 В при прямому струмі зворотного ходу
• Час зворотного відновлення trr: ~36-54 нс
• Максимальний прямий струм діода If: 170 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для MOSFET Rthjc: ~0.45...0.50 °C/Вт

Область застосування та використання:

• Основне призначення: Потужні вихідні каскади низьковольтних перетворювачів напруги та автомобільних інверторів (12 В в 220 В).
• Сумісні пристрої: Джерела безперебійного живлення (ДБЖ / UPS), зарядні станції, системи високоскоростного перемикання живлення.
• Системи керування: Схеми синхронного випрямлення у високочастотних імпульсних блоках живлення (SMPS) та контролери двигунів постійного струму.
