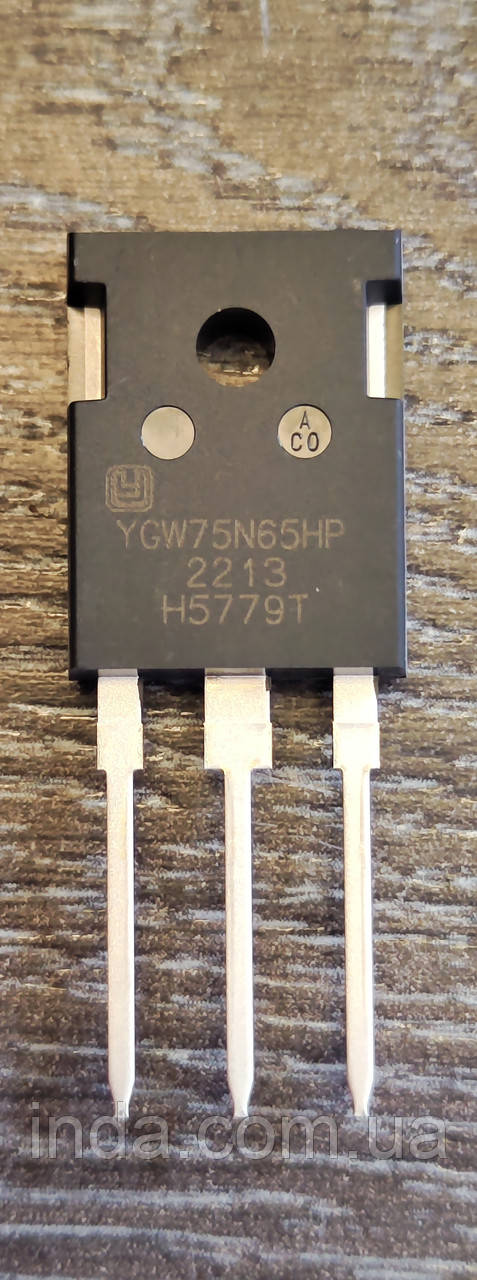

Транзистор YGW75N65HP IGBT (заміна для YGW75N65F1)

Технічні характеристики IGBT-транзистора YGW75N65HP

Загальні параметри:

• Виробники / Бренд: Luxin Semiconductor Lu-semi
• Технологічна база: Trench Field Stop IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при температурі фланця 20°C / 25°C максимальний: 150 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 75 А
• Піковий імпульсний струм колектора Icm: 225...300 А
• Максимальна розсіювана потужність Ptot при 25°C: 375 Вт
• Час стійкості до короткого замикання tsc: 5 мкс при напрузі затвора 15 В

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.65 В при номінальному струмі 75 А, напрузі затвора 15 В та температурі 25°C
• Порогова напруга ввімкнення затвора Vgeth: 4.1...5.7 В типове значення 4.9 В при струмі 0.75 мА
• Повний заряд затвора Qg: ~145 нКл при напрузі керування 15 В
• Вхідна ємність Ciss: ~4250...4700 пФ при напрузі 25 В
• Вихідна ємність Coss: ~430 пФ
• Час наростання імпульсу tr: ~120 нс
• Час затримки вимкнення tdoff: ~150 нс

Параметри вбудованого захисного діода:

• Максимальний постійний прямий струм діода If при 25°C: 150 А
• Максимальний постійний прямий струм діода If при 100°C: 75 А
• Особливості діода: інтегрований надшвидкий діод зворотного струму з м'яким відновленням для придушення комутаційних сплесків і викидів

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: ~0.32...0.40 °C/Вт

Область застосування та використання:

• Основне призначення: Потужний високоресурсний силовий ключ для інверторних зварювальних апаратів (MMA, TIG, MIG/MAG), де виступає посиленою та ефективнішою заміною для моделей YGW75N65F1 та YGW75N65T1.
• Сумісні пристрої: Джерела безперебійного живлення (ДБЖ / UPS), промислові та автомобільні інвертори 220 В, зарядні станції.
• Системи керування: Схеми корекції коефіцієнта потужності (PFC), частотно-регульовані приводи двигунів та перетворювачі з високою частотою комутації

YGW75N65HP  Datasheet завантажити
