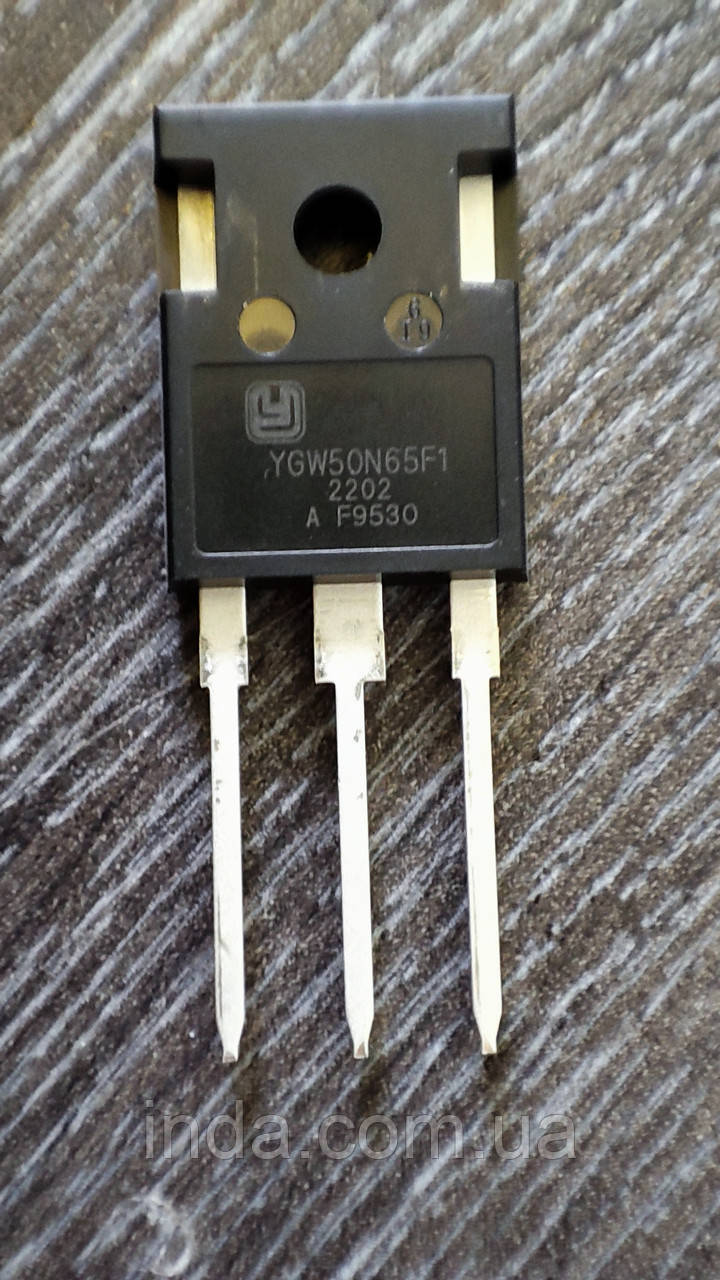

Транзистор YGW50N65F1 IGBT (50N65, 50n60) LUXIN SEMI

Технічні характеристики IGBT-транзистора YGW50N65F1

Загальні параметри:

• Виробники / Бренд: Yipower Technology
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В (в окремих комутаційних режимах до ±30 В)
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 100 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 50 А
• Піковий імпульсний струм колектора Icm: 200 А
• Максимальна розсіювана потужність Ptot при 25°C: 345...380 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.65 В при номінальному струмі 50 А, напрузі затвора 15 В та температурі 25°C
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.10 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.5 В
• Повний заряд затвора Qg: ~115 нКл при напрузі затвора 15 В
• Вхідна ємність Ciss: ~2850 пФ
• Час затримки вимкнення tdoff: ~120-150 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.45 В при прямому струмі 50 А
• Максимальна пряма напруга діода Vf max: 1.95 В
• Час зворотного відновлення діода trr: ~90 нс швидкий діод FRD з м'яким відновленням для придушення комутаційних сплесків
• Максимальний прямий струм діода If: 50 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.36...0.42 °C/Вт

Область застосування та використання:

• Основне призначення: Силові ключі інверторних зварювальних апаратів (MMA, TIG, MIG/MAG).
• Сумісні пристрої: Зарядні станції (EcoFlow, Bluetti), джерела безперебійного живлення (ДБЖ / UPS), сонячні та автомобільні інвертори 220 В.
• Системи керування: Частотно-регульовані приводи, контролери двигунів електроприводів, потужні імпульсні блоки живлення (SMPS).

Замена для YGW40N65F1

YGW50N65F1  Datasheet скачать
