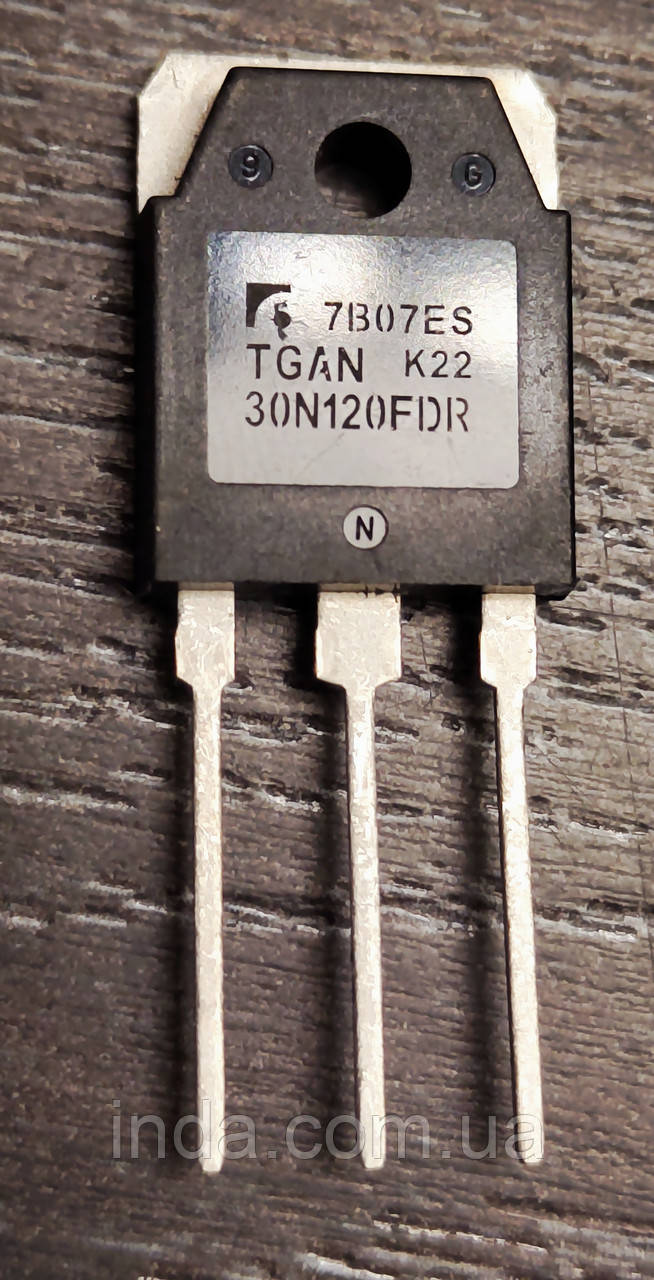

Технічні характеристики IGBT-транзистора TGAN30N120FDR

Загальні параметри:

• Виробники / Бренд: Trina Solar / сумісні OEM бренди силовиків серії TGAN
• Технологічна база: Advanced Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 1200 В
• Максимальна напруга затвор-емітер Vges: ±20 В (в імпульсних режимах до ±30 В)
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 60 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 30 А
• Піковий імпульсний струм колектора Icm: 90...120 А
• Максимальна розсіювана потужність Ptot при 25°C: 312...345 Вт
• Час стійкості до короткого замикання tsc: 10 мкс при напрузі затвора 15 В

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.75...1.95 В при номінальному струмі 30 А та напрузі затвора 15 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.40 В
• Порогова напруга ввімкнення затвора Vgeth: 5.0...6.5 В
• Повний заряд затвора Qg: ~145...185 нКл при напрузі затвора 15 В
• Вхідна ємність Ciss: ~2600 пФ
• Час затримки вимкнення tdoff: ~160-210 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.80...2.10 В при номінальному прямому струмі
• Час зворотного відновлення діода trr: ~120-180 нс швидкий антипаралельний діод для надійного захисту від індуктивних викидів струму
• Максимальний прямий струм діода If: 30 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C (окремі високотемпературні серії до +175 °C)
• Тепловий опір перехід–корпус для IGBT Rthjc: ~0.40...0.45 °C/Вт

TGAN30N120FDR Datasheet завантажити
