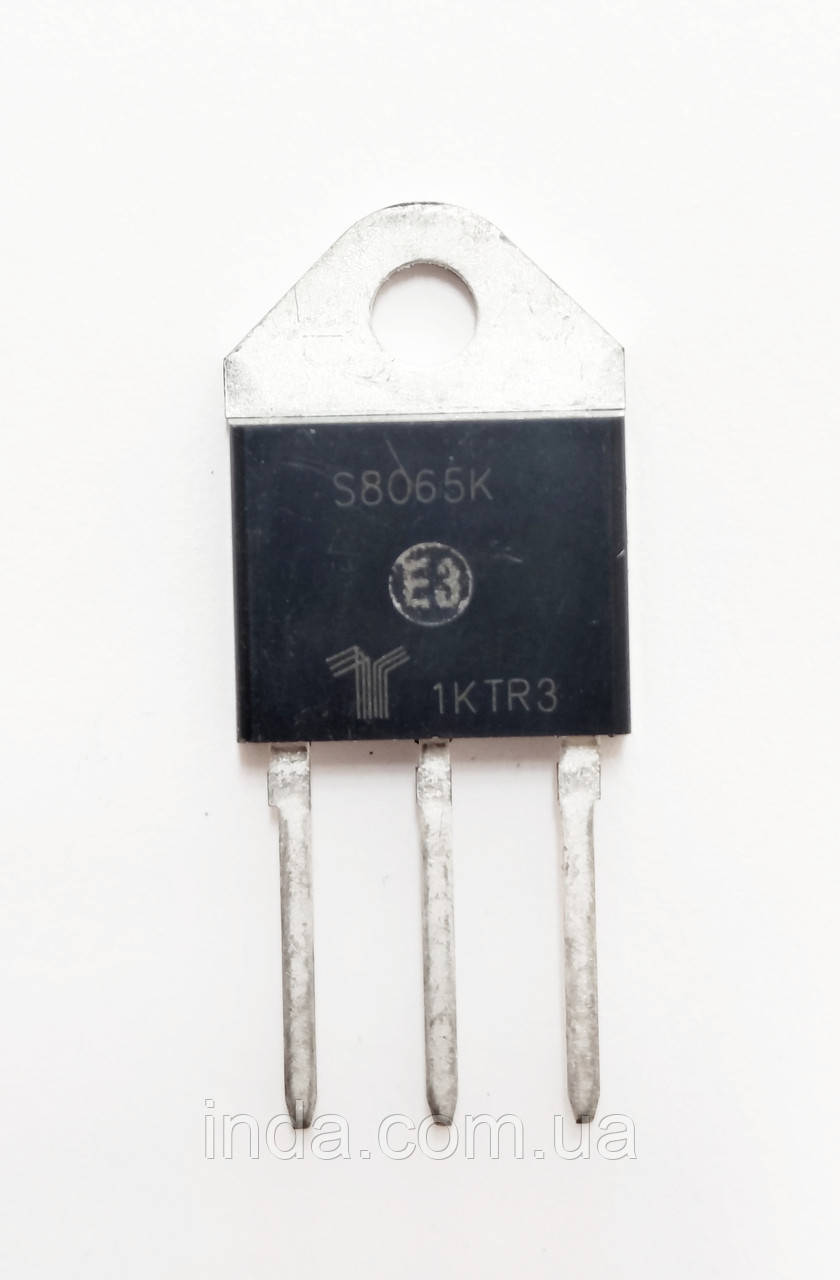

Технічні характеристики тиристора S8065K

Загальні параметри:

• Виробники / Бренд: Littelfuse / Teccor Electronics
• Технологічна база: Glass-passivated SCR
• Структура компонента: Потужний стандартний фазовий тиристор
• Виконання корпусу: TO-218 із ізольованою підкладкою

Електричні параметри Гранично допустимі значення:

• Максимальна зворотна напруга Vdrm / Vrrm: 800 В
• Максимальний середньоквадратичний струм у відкритому стані Itrms: 65 А
• Середній струм у відкритому стані Itav: 41 А
• Піковий ударний струм Itsm 50Hz: 800 А
• Піковий ударний струм Itsm 60Hz: 950 A
• Максимальна розсіювана пікова потужність затвора Pgm: 50 Вт

Керуючі та динамічні характеристики:

• Максимальний струм відмикання затвора Igt max: 50 мА
• Максимальна напруга відмикання затвора Vgt: 2.0 В
• Струм утримання Ih: 80 мА
• Максимальна напруга у відкритому стані Vtm: 1.8 В при струмі 130 А
• Критична швидкість наростання струму відкритого стану di/dt: 200 А/мкс
• Типовий час вимкнення tq: ~35 мкс

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +125 °C
• Тепловий опір перехід–корпус Rthjc: 0.86 °C/Вт
