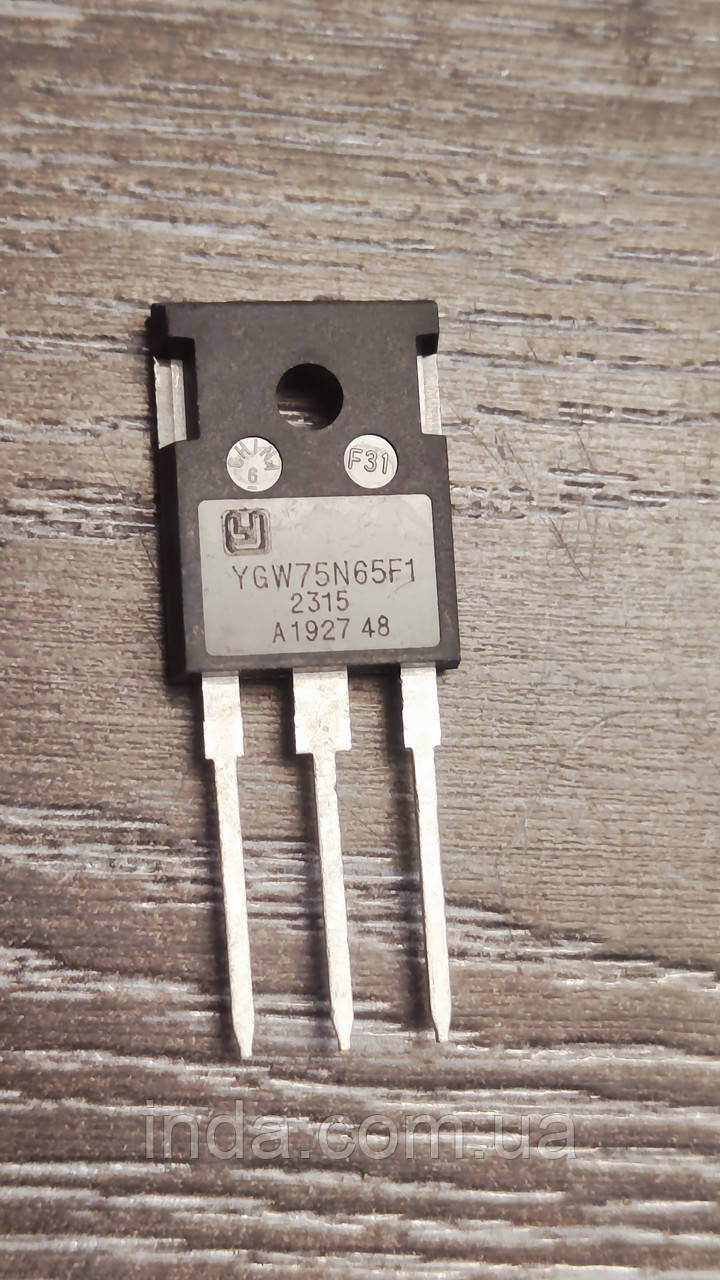

Транзистор YGW75N65F1 IGBT (заміна для YGW75N65HP)

Технічні характеристики IGBT-транзистора YGW75N65F1

Загальні параметри:

• Виробники / Бренд: Yipower Technology
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В (в окремих імпульсних режимах до ±30 В)
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 150 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 75 А
• Піковий імпульсний струм колектора Icm: 300 А
• Максимальна розсіювана потужність Ptot при 25°C: 460 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.65 В при номінальному струмі 75 А, напрузі затвора 15 В та температурі 25°C
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.10 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.5 В
• Повний заряд затвора Qg: ~180 нКл при напрузі затвора 15 В
• Вхідна ємність Ciss: ~4250 пФ
• Час затримки вимкнення tdoff: ~130-165 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.45 В при прямому струмі 75 А
• Максимальна пряма напруга діода Vf max: 1.95 В
• Час зворотного відновлення діода trr: ~95 нс швидкий діод FRD з м'яким відновленням для придушення комутаційних сплесків
• Максимальний прямий струм діода If: 75 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.32 °C/Вт

YGW75N65F1  Datasheet завантажити
