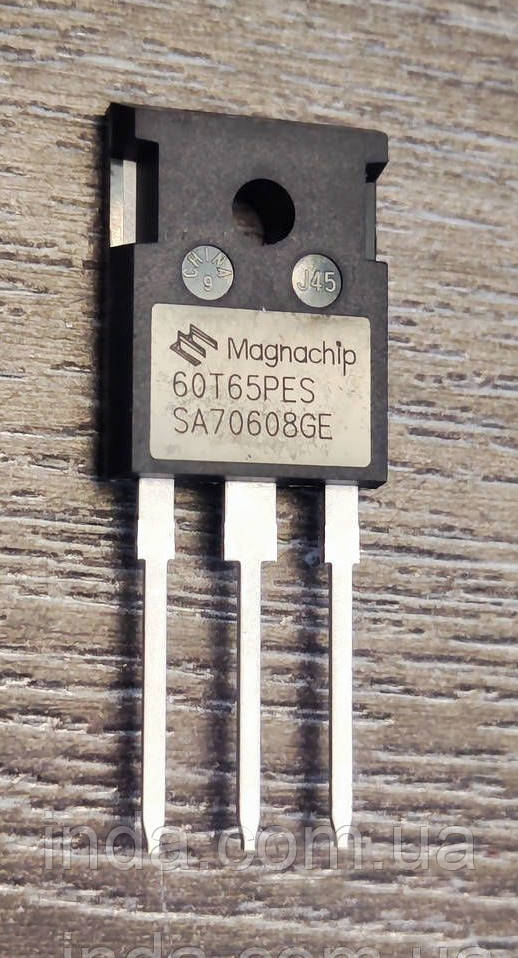

Транзистор 60T65PES Magnachip  IGBT

Технічні характеристики IGBT-транзистора 60T65PES

Загальні параметри:

• Виробники / Бренд: MagnaChip Semiconductor повне заводське маркування моделі MBQ60T65PES
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 650 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 120 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 60 А
• Піковий імпульсний струм колектора Icm: 240 А
• Максимальна розсіювана потужність Ptot при 25°C: 405 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.85 В при номінальному струмі 60 А та напрузі затвора 15 В
• Порогова напруга ввімкнення затвора Vgeth: 3.8...6.2 В типове значення 5.0 В
• Повний заряд затвора Qg: ~310 нКл
• Вхідна ємність Ciss: ~4900 пФ
• Вихідна ємність Coss: ~260 пФ
• Час спаду імпульсу tf: ~65 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.70 В при прямому струмі 60 А
• Час зворотного відновлення діода trr: ~90-115 нс швидкий діод із м'яким відновленням
• Максимальний прямий струм діода If: 60 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.37 °C/Вт

60T65PES  Datasheet завантажити
