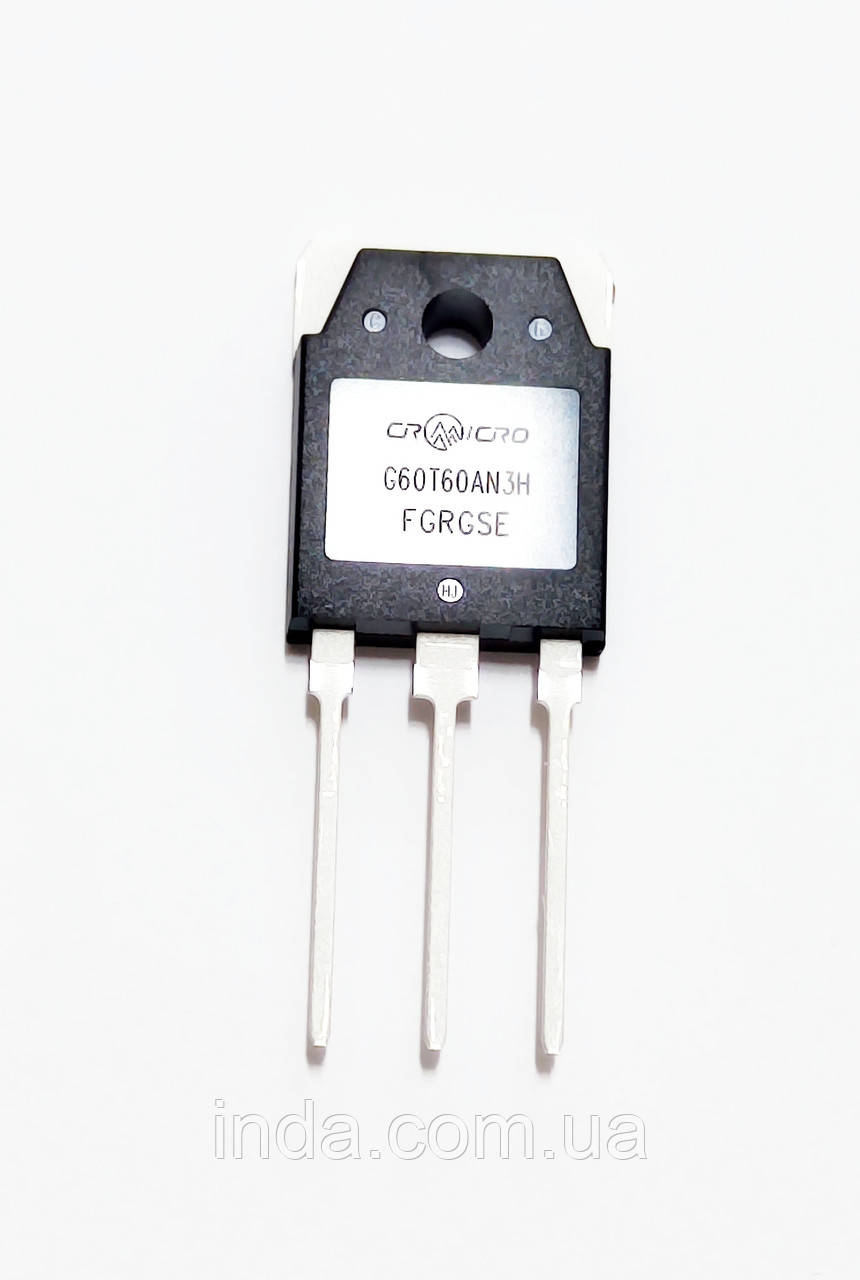

Технічні характеристики IGBT-транзистора G60T60AN3H

Загальні параметри:

• Виробники / Бренд: CR Micro
• Технологічна база: Trench Field Stop III Technology Trench FS III
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким антипаралельним діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 600 В
• Максимальна напруга затвор-емітер Vges: ±20 В (в імпульсних режимах до ±30 В)
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 120 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 60 А
• Піковий імпульсний струм колектора Icm: 240 А
• Максимальна розсіювана потужність Ptot при 25°C: 340 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.65 В при номінальному струмі 60 А, напрузі затвора 15 В та температурі 25°C
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.10 В
• Порогова напруга ввімкнення затвора Vgeth: 4.3...5.7 В при струмі колектора 60 мА
• Повний заряд затвора Qg: ~112 нКл при напрузі керування 15 В
• Вхідна ємність Ciss: ~3480 пФ
• Вихідна ємність Coss: ~145 пФ
• Час затримки вимкнення tdoff: ~140-180 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.45 В при прямому струмі 60 А
• Максимальна пряма напруга діода Vf max: 1.95 В
• Час зворотного відновлення діода trr: ~85-115 нс швидкий діод з м'яким відновленням для придушення комутаційних викидів
• Максимальний прямий струм діода If: 60 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.44 °C/Вт
