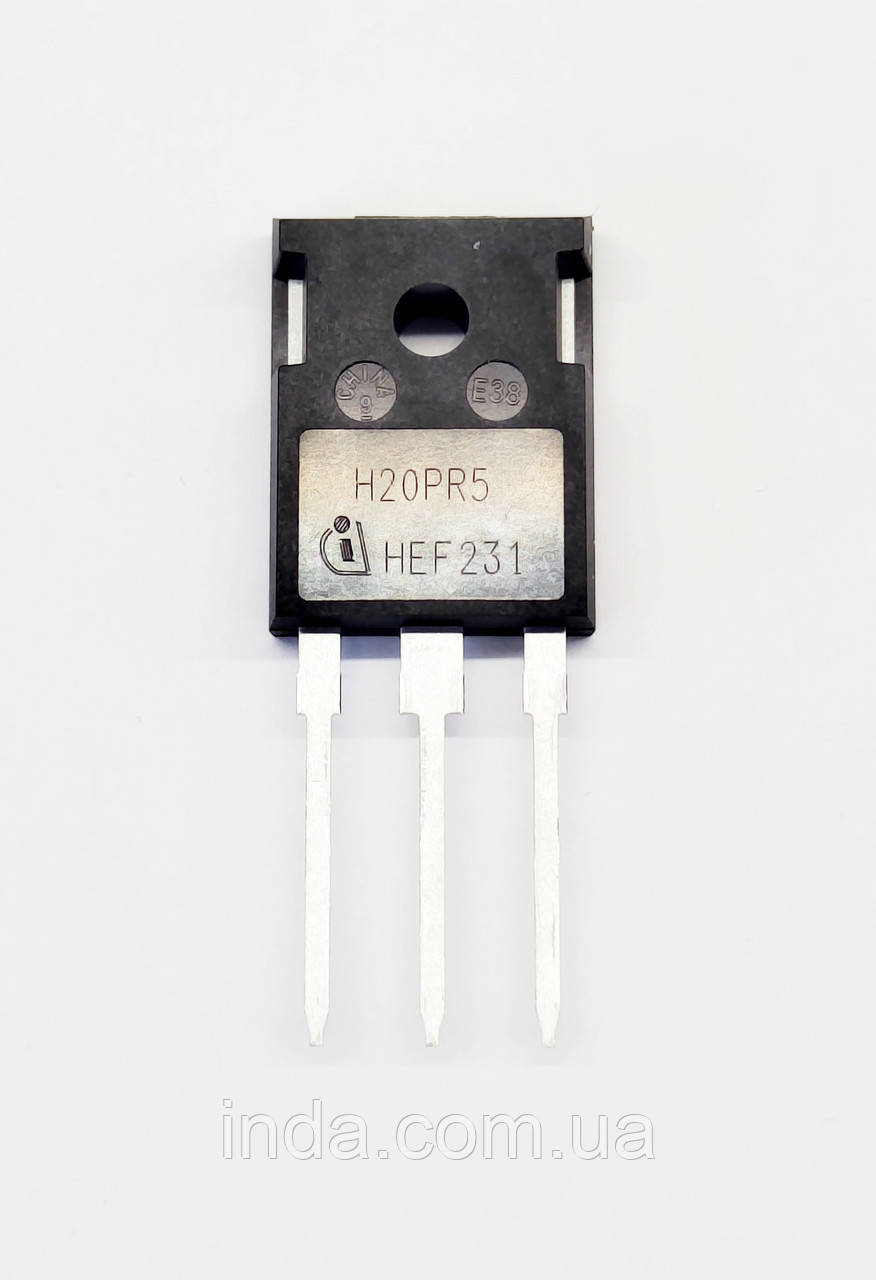

Технічні характеристики IGBT-транзистора H20PR5

Загальні параметри:

• Виробники / Бренд: Infineon Technologies заводське маркування моделі IHW20N135R5
• Технологічна база: TRENCHSTOP 5 Резонансна технологія серії R5
• Конфігурація кристала: Поодинокий IGBT із вбудованим монолітним діодом зворотного струму
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 1350 В
• Максимальна напруга затвор-емітер Vges: ±20 В в імпульсних режимах до ±30 В
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 40 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 20 А
• Піковий імпульсний струм колектора Icm: 60 А
• Максимальна розсіювана потужність Ptot при 25°C: 288 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 1.55...1.65 В при номінальному струмі 20 А, напрузі затвора 15 В та температурі 25°C
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.05 В
• Порогова напруга ввімкнення затвора Vgeth: 5.1...6.4 В при струмі колектора 0.2 мА
• Повний заряд затвора Qg: ~43 нКл при напрузі затвора 15 В
• Вхідна ємність Ciss: ~1350 пФ
• Час затримки вимкнення tdoff: ~220 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.45...1.65 В при прямому струмі 20 А
• Максимальна пряма напруга діода Vf max: 2.05 В
• Час зворотного відновлення діода trr: ~150-240 нс
• Максимальний прямий струм діода If: 40 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -40 °C до +175 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.52 °C/Вт
