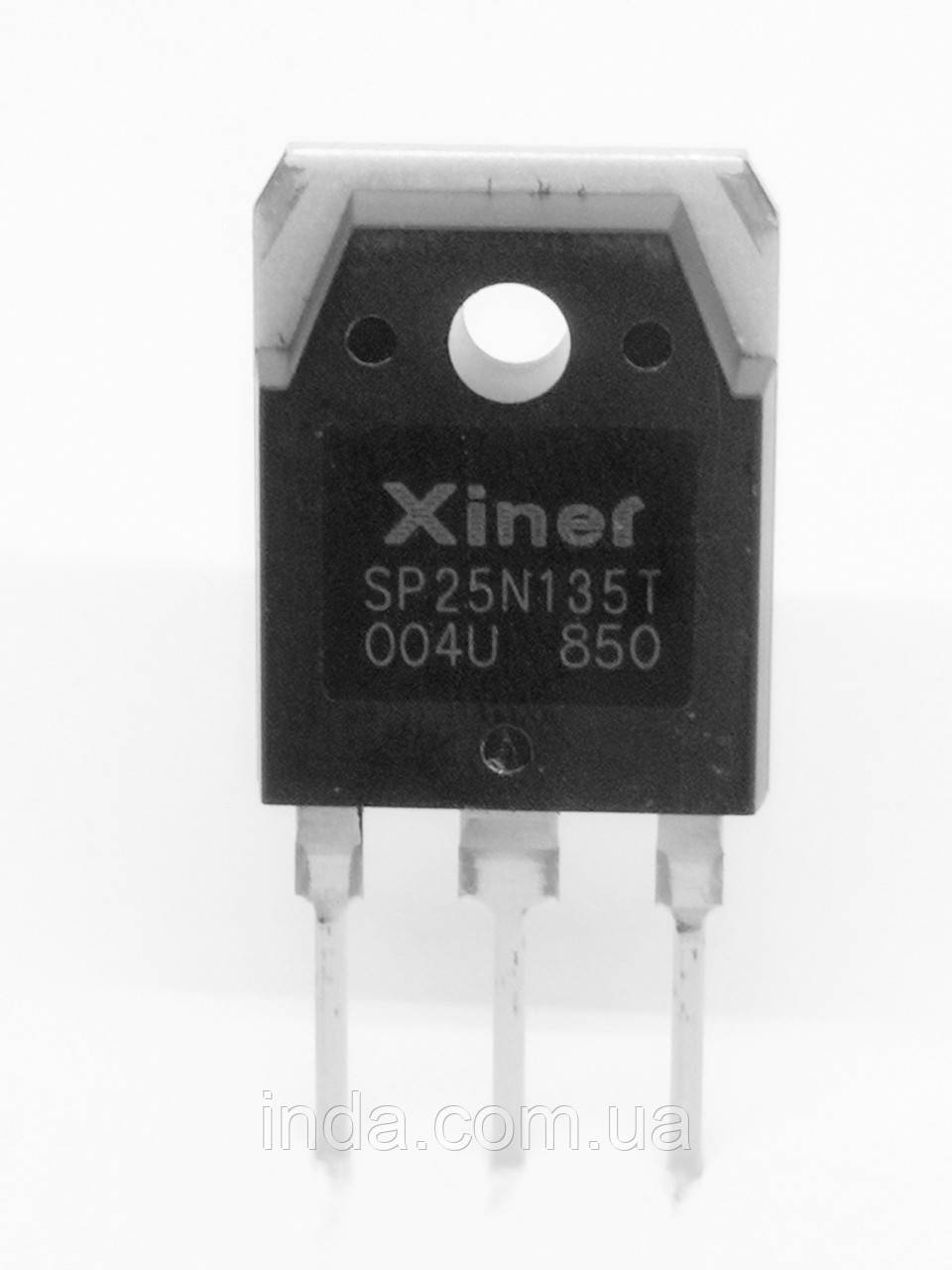

Технічні характеристики IGBT-транзистора SP25N135T

Загальні параметри:

• Виробники / Бренд: Silan Microelectronics
• Технологічна база: Field Stop Trench IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким діодом зворотного струму FRD
• Виконання корпусу: TO-247

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 1350 В
• Максимальна напруга затвор-емітер Vges: ±20 В (в імпульсних режимах до ±30 В)
• Постійний струм колектора Ic при температури фланця 25°C максимальний: 50 А
• Постійний струм колектора Ic при температури фланця 100°C номінальний: 25 А
• Піковий імпульсний струм колектора Icm: 100 А
• Максимальна розсіювана потужність Ptot при 25°C: 312 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 2.00 В при номінальному струмі 25 А та напрузі затвора 15 В
• Максимальна напруга насичення колектор-емітер Vcesat max: 2.45 В
• Порогова напруга ввімкнення затвора Vgeth: 4.5...6.5 В
• Повний заряд затвора Qg: ~145 нКл при напрузі затвора 15 В
• Вхідна ємність Ciss: ~2750 пФ
• Час спаду імпульсу tf: ~160 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 2.10 В при прямому струмі 25 А
• Максимальна пряма напруга діода Vf max: 2.70 В
• Максимальний прямий струм діода If: 50 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C (окремі ревізії до +175 °C)
• Тепловий опір перехід–корпус для IGBT Rthjc: 0.40 °C/Вт

SP25N135T Datasheet завантажити
