Оригінал.
Новий. 120A/60A 600V
Виробник - SILAN MICROELECTRONICS
Заміна для k60b60d1, aok60b60d1, fgh60n60ufd, fgh60n60smd, irgp50b60pd1, irgp20b60pd, k50ef5 , ikw50n65f5, k50eh5 , ikw50n65h5 , k50ees5 , ikw50n65es5

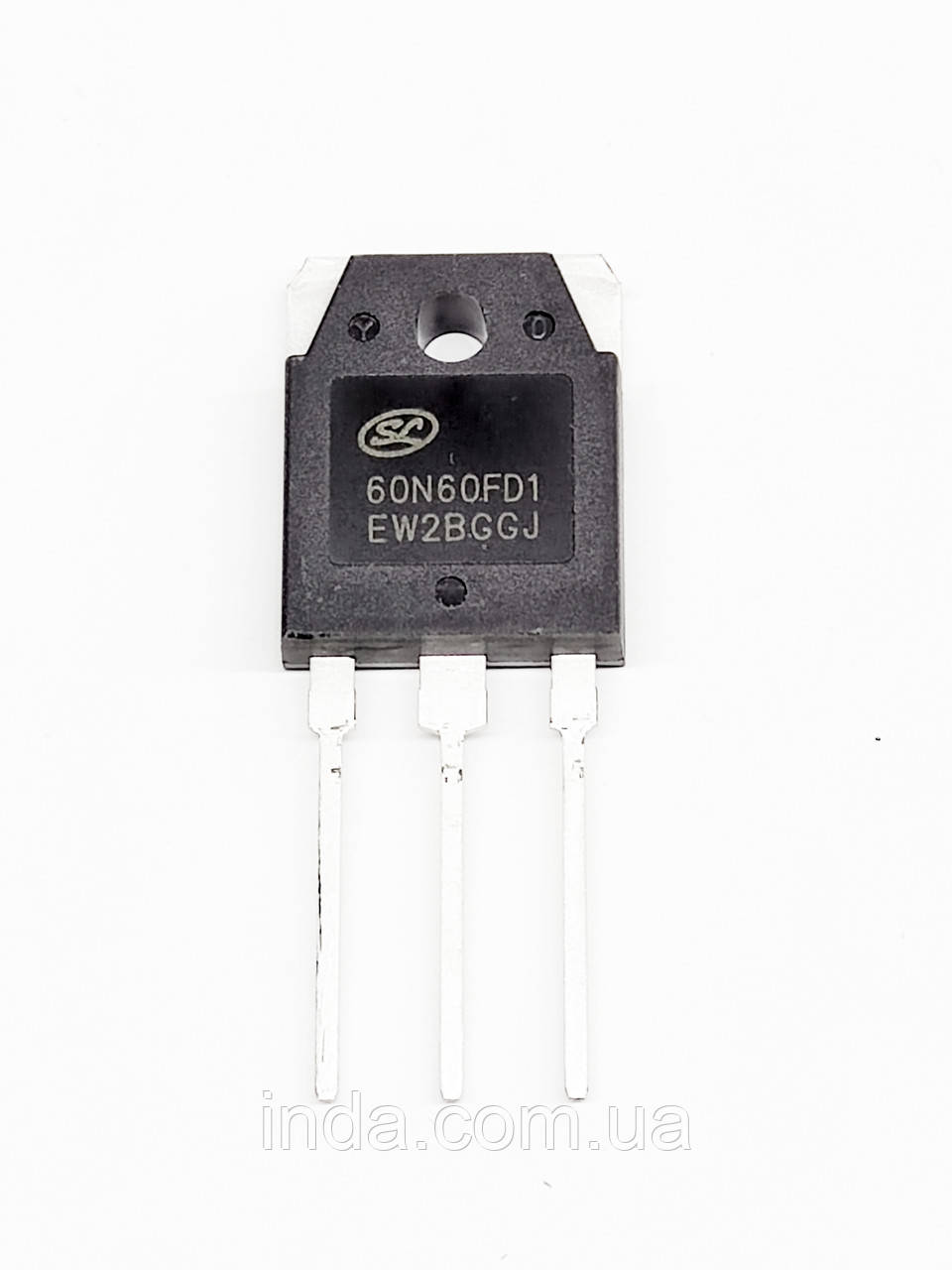

Технічні характеристики IGBT-транзистора 60N60FD1

Загальні параметри:

• Виробники / Бренд: Silan Microelectronics (повне заводське маркування серії SGT60N60FD1)
• Технологічна база: Field Stop IGBT Technology
• Конфігурація кристала: Поодинокий IGBT із інтегрованим швидким діодом зворотного струму FRD
• Виконання корпусу: TO-3P / TO-247 (випускається у кількох сумісних модифікаціях корпусу для вивідного монтажу THT)

Електричні параметри Гранично допустимі значення:

• Максимальна напруга колектор-емітер Vces: 600 В
• Максимальна напруга затвор-емітер Vges: ±20 В
• Постійний струм колектора Ic при температурі фланця 25°C максимальний: 120 А
• Постійний струм колектора Ic при температурі фланця 100°C номінальний: 60 А
• Піковий імпульсний струм колектора Icm: 180...240 А
• Максимальна розсіювана потужність Ptot при 25°C: 321 Вт

Статичні та динамічні характеристики транзистора:

• Типова напруга насичення колектор-емітер Vcesat: 2.20 В при номінальному струмі 60 А та напрузі затвора 15 В
• Порогова напруга ввімкнення затвора Vgeth: 4.0...6.0 В
• Вхідна ємність Ciss: ~2850 пФ при напрузі 30 В та частоті 1 МГц
• Вихідна ємність Coes: ~294 пФ
• Типовий час затримки ввімкнення tdon: ~38 нс

Параметри вбудованого захисного діода:

• Типова пряма напруга діода Vf: 1.50...1.80 В при номінальному прямому струмі
• Час зворотного відновлення діода trr: швидкий антипаралельний FRD діод для придушення комутаційних викидів та захисту в імпульсних режимах
• Максимальний прямий струм діода If: 60 А

Теплові параметри та експлуатація:

• Робоча температура кристала Tj: від -55 °C до +150 °C
• Тепловий опір перехід–корпус для IGBT Rthjc: низький термічний опір для систем інтенсивного охолодження зварювальних інверторів та джерел безперебійного живлення

SGT60N60FD1 Datasheet завантажити
